Solar csatlakozó lemez

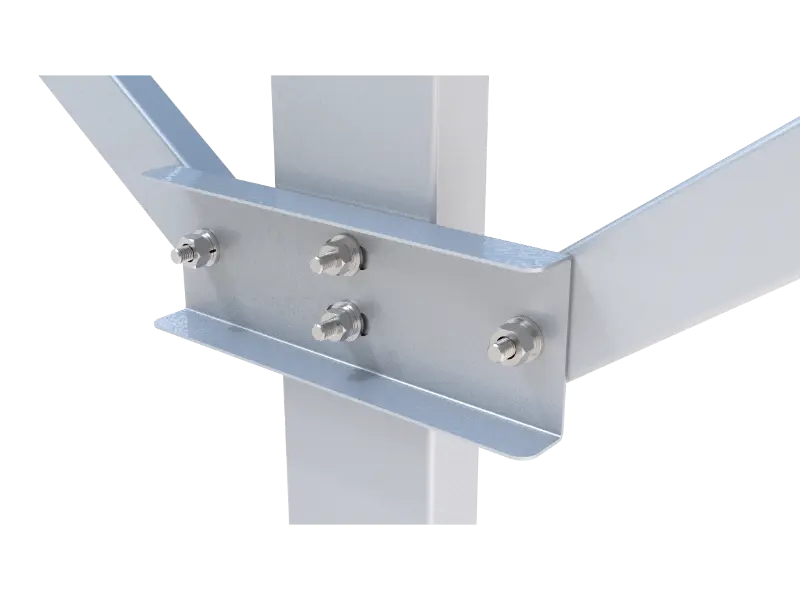

A Solar Connecting Plate nevű rész alapvetően egy erős, lapos fémdarab, vastag téglalap alakú. Erős, nagy szilárdságú acélból készült, amely bevonattal van ellátva, hogy megakadályozza a rozsdát. Rengeteg csavarlyuk van belefúrva egy nagyon specifikus, megtervezett minta szerint. Fő feladata, hogy szuper szilárd láncszem legyen. Nagy teherbírású csatlakozóként működik, amely összecsavarozza és rögzíti a tartószerkezet két fő részét: a napelemeket felfelé tartó vízszintes gerendákat és a talajba rögzített függőleges oszlopokat. Ezeket az alkatrészeket szorosan összeillesztve biztosítja, hogy a panelek és a szél összes súlya és erőe biztonságosan átjusson a teljes szerkezeten keresztül a talajba.

Csatlakozási mód

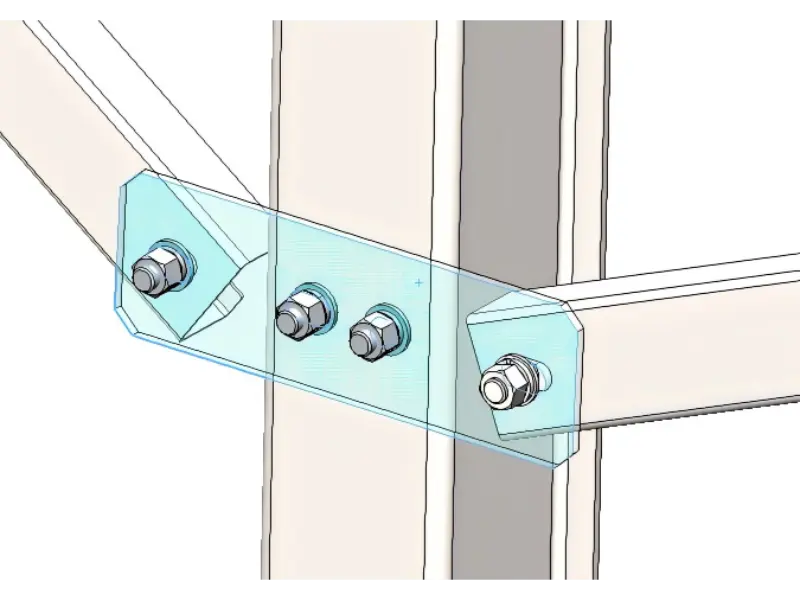

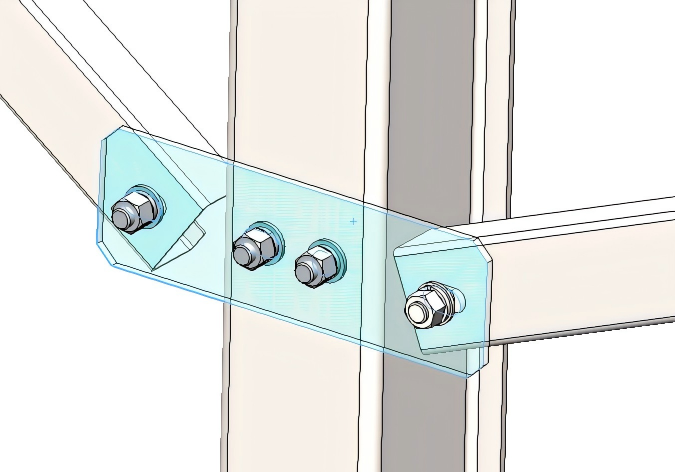

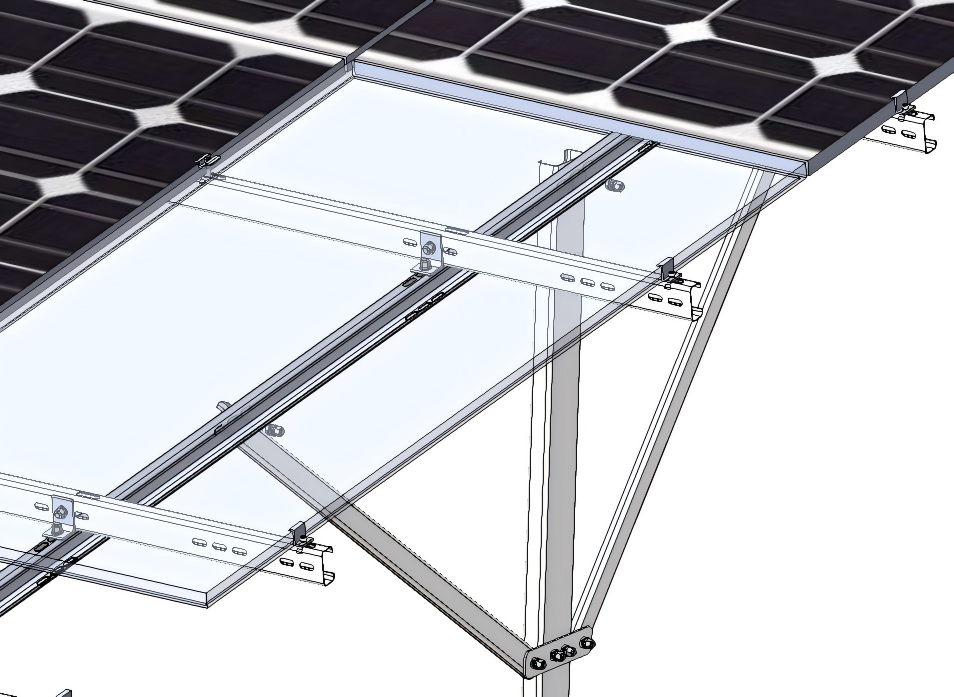

A csatlakozó szolárlemez általában megtalálható az egyoszlopos földtartó rendszerekben vagy a további átlós merevítést igénylő földi támasztórendszerekben. Ennek az az oka, hogy minden erőt hatékonyan ad át a főoszlopra, ezáltal megerősíti a hosszirányú főgerenda hosszát és rögzíti a helyén. Legalább négy lyukkal kell rendelkeznie: a külső lyukak az átlós merevítés csatlakoztatásához, és a két központi lyuk a főoszlop csatlakoztatásához.

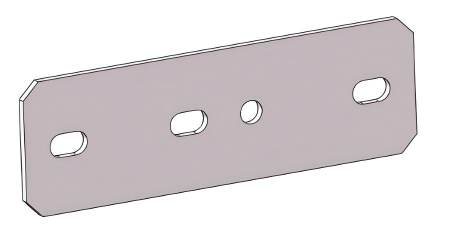

A Solar mount csatlakozólemez furatai mindkét oldalon jellemzően párban helyezkednek el, mivel általában csak két ferde kábelt kell az oszlophoz rögzíteni. A központi lyukak általában vagy vízszintesen páronként vagy függőlegesen páronként vannak elrendezve. Bár az orientáció eltérő, a feszültségeloszlás lényegében ugyanaz marad. Napjainkban a lyukakat jellemzően függőleges elrendezésben alakítják ki, hogy elkerüljék a feszültségkoncentrációt ugyanazon a vízszintes vonalon, ezáltal növelve a stabilitást.

Tervezési jellemzők

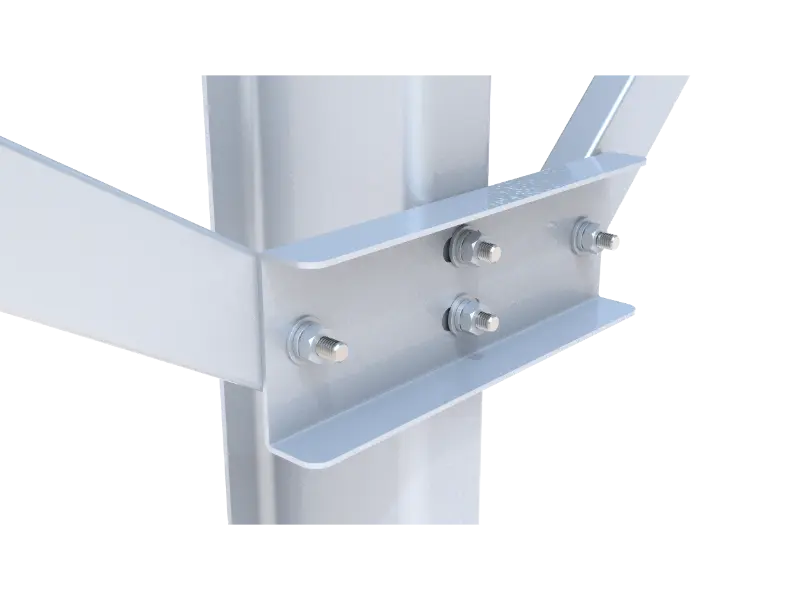

A Mount napelemes csatlakozólap is intelligens kialakítású: felső és alsó éle hajlított vagy összehajtható. Az építők gyakran használják ezt a formát olyan helyeken, ahol erős szél vagy hó van. Az összekötő lemez behajtott élei ugyanúgy működnek, mint egy erős szállítódoboz megerősített sarkai. Ez nem csak a megjelenésre vonatkozik; valójában sokkal merevebb formába zárja a fémet, amely ellenáll a hajlításnak.
