Napelemes rögzítés L-láb

Évek óta foglalkozunk a napelemek felszerelésével, itt, a Xiamen Honor Energynél. A Solar Mounting L-Foot felületét eloxálással kezelték az oxidációval szembeni ellenállás és a kültéri tartósság javítása érdekében. Kompakt L alakú szerkezetével a PV L láb stabil kapcsolatot biztosít a szoláris sínek és a tartószerkezetek között. Kompatibilis a közönséges szoláris szerelősínekkel, beleértve a 41 × 41 mm-es és 41 × 62 mm-es profilokat, és széles körben használják fém tetőrendszerekben, betontető-szerelésekben és földre szerelt napelemes szerelőszerkezetekben.

Napelemes rögzítés L lábszerkezet

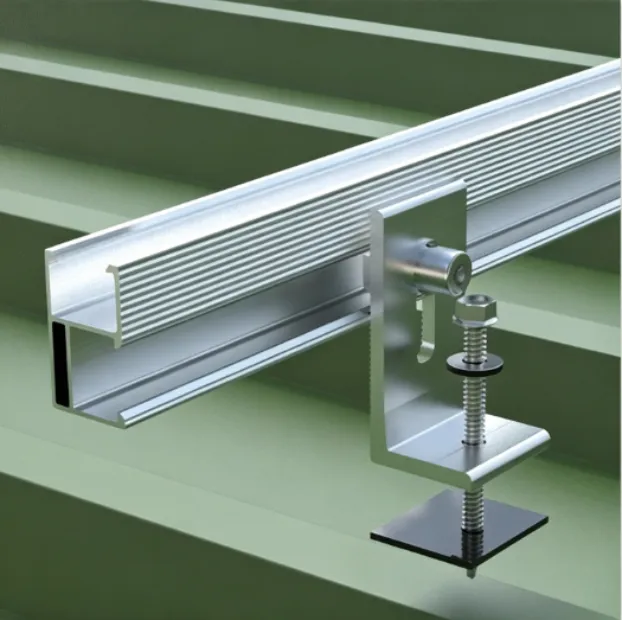

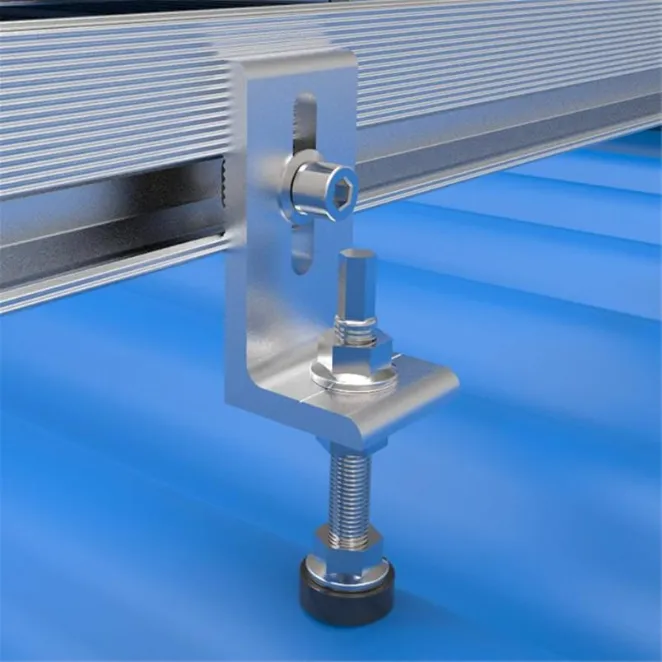

A PV L láb egy derékszögű konzol, amelyet a napelemes szerelési rendszerekben használnak a fotovoltaikus sínek és a tartószerkezetek összekapcsolására. A mechanikai terhelést a napelem modulokról és a sínekről a tetőre vagy az alapra továbbítja.

A tipikus terhelési útvonal a következő:

Napelem modul → Sín → L láb → Tetőszerkezet / Alapozás

A vízszintes alap a tartófelülethez van rögzítve, a függőleges szakasz pedig csavarokon keresztül kapcsolódik a szolársínhez. A hornyolt kialakítás lehetővé teszi a pozicionálás beállítását a telepítés során, javítva a sínek igazítását és a különböző tetőviszonyokkal való kompatibilitást.

Anyag- és felületkezelés

6005-T5 alumíniumötvözet

A napkollektorra szerelhető L lábak főként 6005-T5 alumíniumötvözetből készülnek, amely egyensúlyt kínál az erő, a könnyű kialakítás és a korrózióállóság között.

Az eloxált felület védő oxidréteget képez, amely javítja a nedvességgel, oxidációval és a külső környezeti hatásokkal szembeni ellenállást. Tengerparti vagy erősen korrozív környezetben történő alkalmazásokhoz a projekt követelményeinek megfelelően rozsdamentes acél alternatívák választhatók.

Termékjellemzők

Állítható csatlakozási kialakítás

Az integrált réskialakítás rugalmas pozicionálást tesz lehetővé az L láb és a szolársín között, segítve a különböző rögzítési struktúrák közötti igazodást.

Könnyű alumínium konstrukció

Az alumíniumötvözet szerkezet csökkenti az alkatrész súlyát, miközben megőrzi a fotovoltaikus szerelési alkalmazásokhoz szükséges mechanikai szilárdságot. Ez alkalmassá teszi nagyszabású napelemes projektekhez, ahol az alkatrészek súlya és a telepítés hatékonysága fontos szempont.

Vasúti kompatibilitás

A napelemes rögzítő L lábak kompatibilisek az általánosan használt PV sínprofilokkal, beleértve:

· 41×41 mm-es alumíniumsínek

· 41×62 mm-es alumíniumsínek

· Testreszabott vasúti rendszerek

Teljesítmény jellemzők

Strukturális terhelés támogatása

A napelemes rögzítő L láb terhelési teljesítménye az anyagminőségtől, a vastagságtól, a méretektől, a rögzítési módtól és a rendszer kialakításától függ.

A tipikus, L lábakkal rendelkező napelemes rögzítőrendszereket legfeljebb 60 m/s szélsebességű és 1,4-1,5 kN/m² hóterhelésű alkalmazásokhoz tervezték. A tényleges teljesítmény a projekt-specifikus szerkezeti számításoktól és a környezeti feltételektől függ.

Korrózióállóság

Az eloxált alumínium és rozsdamentes acél kötőelemek kombinációja korrózióállóságot biztosít a hosszú távú kültéri fotovoltaikus alkalmazásokhoz. A megfelelő anyagválasztás segít csökkenteni a környezeti expozíció és a fémkompatibilitási problémák okozta korróziós kockázatokat.

Gyártási folyamat

A napelemes rögzítő L lábak gyártása folyamatok során történik, beleértve a sajtolást, az extrudálást és a CNC megmunkálást.

A szabványos nagy volumenű gyártáshoz a bélyegzés egyenletes méreteket és hatékony gyártást biztosít. A CNC megmunkálást testreszabott tervekhez, speciális méretekhez és kis mennyiségi követelményekhez használják.

A gyártási minőség a következőkre összpontosít:

· Méretpontosság

· Rés- és furatpontosság

· A felületkezelés konzisztenciája

· Strukturális integritás

Az eloxálási folyamat javítja az alumínium alkatrészek felületi teljesítményét a keménység, a korrózióállóság és az időjárásállóság fokozásával.

Alkalmazások

Fémtetős napelemes rendszerek

A napelemes rögzítő L lábakat széles körben használják trapéz és hullámos fémtetőkön. Kompakt felépítésük lehetővé teszi, hogy a PV sínek közvetlenül a tetőtartó szerkezetekhez kapcsolódjanak megfelelő rögzítőelemek segítségével.

Álló varratos tetőrendszerek

Álló varratos tetőknél az L lábak tetőbilincsekkel kombinálhatók, hogy síncsatlakozást biztosítsanak anélkül, hogy közvetlenül a tetőfelületbe hatolnának.

Betontető rendszerek

Betontetőkre L lábak szerelhetők fel megfelelő rögzítőtalppal vagy horgonyokkal a PV sínek összekötésére és a napelem modulok megtámasztására.

Földre szerelt napelemes szerkezetek

Az L-Foot napelemes rögzítés földre szerelt napelemes rendszerekben is használható, ahol állítható síncsatlakozásokra és kompakt rögzítőelemekre van szükség.

Hogyan válasszuk ki a napelemes L-lábakat?

Anyag kiválasztása

A szabványos fotovoltaikus alkalmazásokhoz szilárdság-tömeg aránya és korrózióállósága miatt általában az eloxált kezelésű 6005-T5 alumíniumötvözetet választják.

Tengerparti területeken, ipari környezetben vagy nagyobb korróziónak kitett helyeken rozsdamentes acél vagy más korrózióálló anyagok választhatók.

Vastagság kiválasztása

A végső vastagságot a rendszerterhelési követelményeknek, a tető állapotának és a szerelési tervnek megfelelően kell kiválasztani.

Méret kiválasztása

Az L láb méreteinek meg kell egyeznie a napelemes sínrendszerrel és a beépítési szerkezettel. A fontos paraméterek közé tartozik az alapméret, a függőleges magasság, a nyílás helyzete és a rögzítőfurat kialakítása.

Egyedi méretek alakíthatók ki a különböző napelemes szerelési struktúráknak megfelelően.

Gyors kiválasztási útmutató

GYIK

Q1. Mi az a napelemes rögzítő L láb?

A napelemes rögzítő L láb egy L alakú alumínium konzol, amelyet a PV sínek és a tetőszerkezetek vagy a szerelési alapok összekapcsolására használnak. Kulcsfontosságú csatlakozóelemként szolgál a napelemes szerelvényrendszerekben.

Q2. Milyen anyagot használnak a PV L lábakhoz?

A legtöbb PV L láb 6005-T5 alumíniumötvözetből készül, mechanikai szilárdsága, könnyű súlya és korrózióállósága miatt.

Q3. Hol használják az L lábakat?

A napelemes szerelésű L-lábakat gyakran használják fém tetőrendszerekben, betontetős napelemes berendezésekben, földre szerelt napelemes szerkezetekben és kereskedelmi fotovoltaikus projektekben.

Q4. A napelemes rögzítő L lábak testreszabhatók?

Igen. A méretek, a vastagság, a réskialakítás, a felületkezelés és a csatlakozási módok testreszabhatók a különböző napelemes szerelési szerkezeteknek megfelelően.

Q5. Mennyi az alumínium L lábak várható élettartama?

Megfelelő anyagokkal, felületkezeléssel és kompatibilis rögzítőelemekkel megfelelően kiválasztva az eloxált alumínium L lábak megfelelnek a fotovoltaikus rendszerek hosszú távú működési követelményeinek.

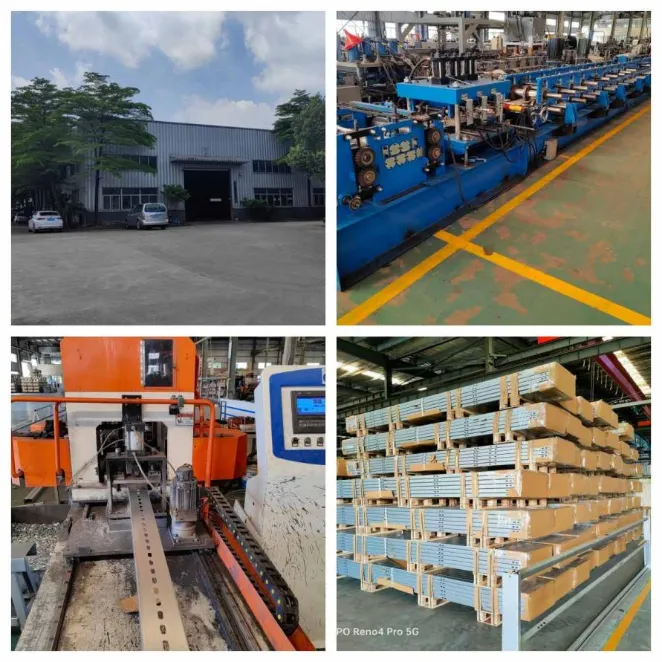

Gyári és minőségellenőrzés

A Xiamen Honor Energy ellenőrzött gyártási folyamatok révén állít elő napelemes rögzítési tartozékokat, beleértve a nyersanyag-ellenőrzést, az alakítást vagy a megmunkálást, a felületkezelést és a végső minőségellenőrzést.

A minőségellenőrzés az anyagok konzisztenciájára, a méretpontosságra, a felületkezelés minőségére és a termék teljesítményére összpontosít.

A csomagolási lehetőségek közé tartozik a fa raklapok és acél raklapok exportálása az alkatrészek szállítás közbeni védelme érdekében.

Tanúsítványok

A Xiamen Honor Energy minőségirányítási szabványokat követ a napelemes szerelési alkatrészek gyártásakor, beleértve:

· ISO 9001 minőségirányítási rendszer

· CE-vel kapcsolatos megfelelőségi követelmények

· JIS szabvány referenciák
