Z-konzol napelemre szereléshez

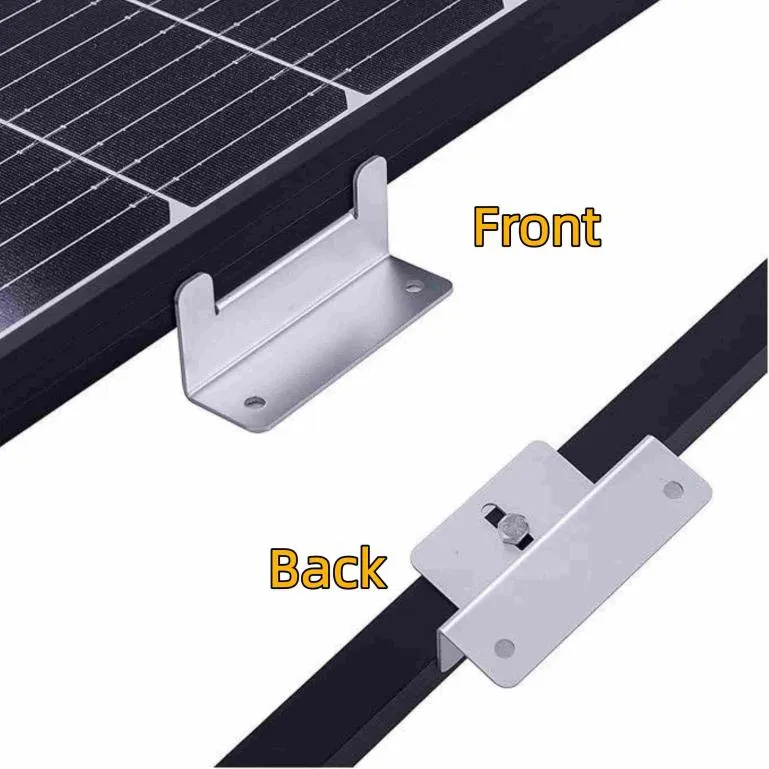

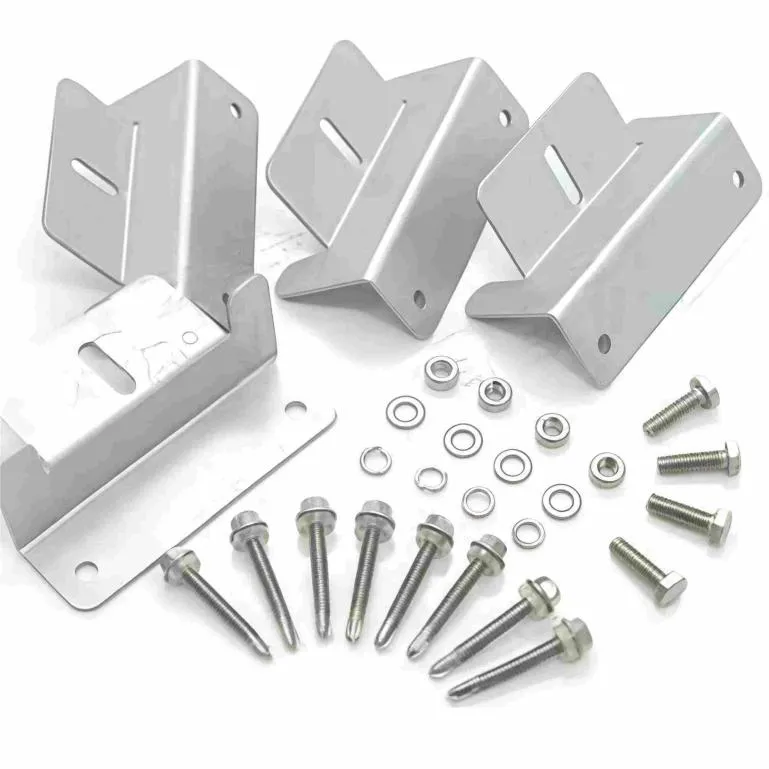

Ez a Xiamen Honor Energy Z-tartós alumínium napelem-tartója támogatja a testreszabást és a nagykereskedelmet. A közös nyomócsöves rögzítéssel ellentétben ez a napelemes konzol közvetlenül egy lakóautó vagy szállítókonténer tetejére van rögzítve. A Z alakú szerkezet rést hoz létre a panel és a tetőfelület között a kábelvezetéshez és a hőelvezetéshez. A beszerelés során az önmetsző csavarok vagy csavarok átmennek az alsó lyukakon, és közvetlenül a jármű vagy a konténer tetejére rögzülnek – nincs szükség rögzítősínekre. Lapostetős és korlátozott teherbírású lakókocsik és konténerek esetében ez a módszer csökkenti az alkatrészek számát és a teljes tömeget. Alkalmas napelem-szerelők és átalakító műhelyek számára, akik sín nélküli szerelési megoldást szeretnének vásárolni.

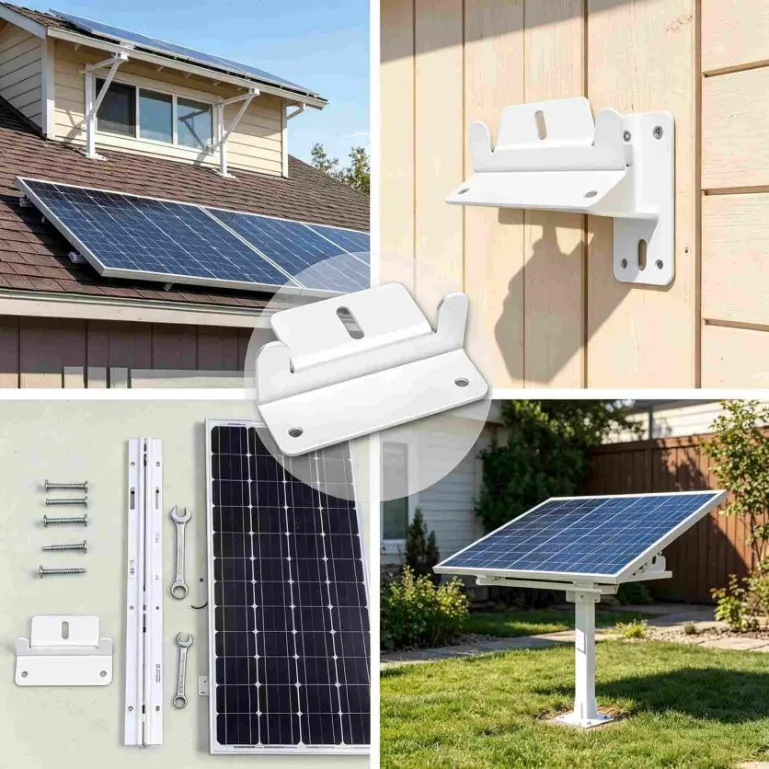

Alkalmazás

l RV-tetők: Közvetlenül a lapostetőre rögzíthető a belső rendszerek áramellátása érdekében.

l Szállítási konténer teteje: konténeres otthonokhoz vagy mobil energiatárolókhoz.

l Speciális járművek: lakóautók, műszaki járművek stb.

l Ideiglenes épületek: Előregyártott házak, őrfülkék és egyéb lapostetős napelemes berendezések.

Műszaki paraméterek

GYIK

1. Ez a Z-konzol közvetlenül a lakóautó tetejére van csavarozva. Hogyan kezeli a vízszigetelést?

Maga a konzol nem vízálló. A szerelés során a csavarok behajtása előtt vigyen fel tömítőanyagot (pl. butil vagy szilikon) a csavarfuratok köré. Javasoljuk továbbá, hogy a konzol alapja és a tetőfelület közé vízálló tömítést vagy szalagot helyezzen el, hogy az esővíz ne szivárogjon át a lyukakon. Ha a lakóautók tetője üvegszálas vagy fém, alaposan tisztítsa meg a felületet a tömítőanyag felhordása előtt a jobb tapadás érdekében.

2. Sínek nélkül elég erős a konténertetőre történő közvetlen szerelés?

A terhelhetőség két dologtól függ: a konténertető vastagságától és anyagától, valamint a rögzítés módjától. Szabványos acéltartályok esetén a tetőpanel általában 1,6–2,0 mm vastag. A tömítőanyaggal ellátott önmetsző csavarok használata a Z-konzol többpontos erőelosztásával kombinálva általában elegendő szabványos méretű napelemekhez. Alumínium vagy üvegszálas tetők esetén először ellenőrizze a panel vastagságát. Ha szükséges, adjon hozzá egy hátlapot a belsejébe, vagy használjon szegecsanyákat, hogy megakadályozza a csavarok kihúzását.

3. Mi a teendő, ha a lakóautó vagy a konténer teteje nem teljesen sík?

A kisebb egyenetlenségek általában rendben vannak. A Z-konzol alapja érintkező felülettel rendelkezik, amely a meghúzás után egy síkban ülhet. Ha azonban a tetőn észrevehető ív vagy egyenetlen foltok vannak, jobb, ha alátéteket helyez a konzol alapja alá, vagy válasszon vastagabb alumínium tartót (pl. 3,0 mm), hogy csökkentse a panel egyenetlen igénybevételét a beszerelés után. Fúrás előtt helyezze a konzolt a tetőre, hogy ellenőrizze az illeszkedést.
