Solar End bilincs

Rögzített alkatrészek: A bilincstest és a csavarok összehangolásával a fotovoltaikus modulok végei szilárdan rögzítve vannak a tartó vezetősínjeihez, kiegyensúlyozva a modulok önsúlyát és a külső terheléseket (például szél és hó, szélnyomás).

Puffervédelem: Egyes végbilincsek belsejében gumi vagy szilikon tömítések vannak felszerelve, amelyek csökkenthetik az alkatrészváz és a fém bilincstest közötti közvetlen súrlódást, megakadályozzák a keret karcolódását, és egyben enyhítik a hőmérséklet-változások okozta hőtágulási és összehúzódási feszültséget.

Alkalmazkodás és beállítás: A napelem végbilincsek különböző specifikációi különböző vastagságú (általában 20-50 mm) és különböző váztípusú (például alumíniumötvözet, üvegszál erősítésű műanyag) fotovoltaikus modulokhoz illeszthetők, sokféle beépítési igénynek megfelelően.

A végsínbilincset széles körben használják olyan forgatókönyvekben, mint a földre szerelt fotovoltaikus erőművek, a tetőtéri elosztott fotovoltaikus rendszerek és a fotovoltaikus függönyfalak. Különösen alkalmas sík vagy ferde beépítési szerkezetekhez, ahol az alkatrészek oldalát rögzíteni kell. A fotovoltaikus tartórendszerek nélkülözhetetlen kiegészítő rögzítőeleme.

A végszorító négy típusra oszlik:

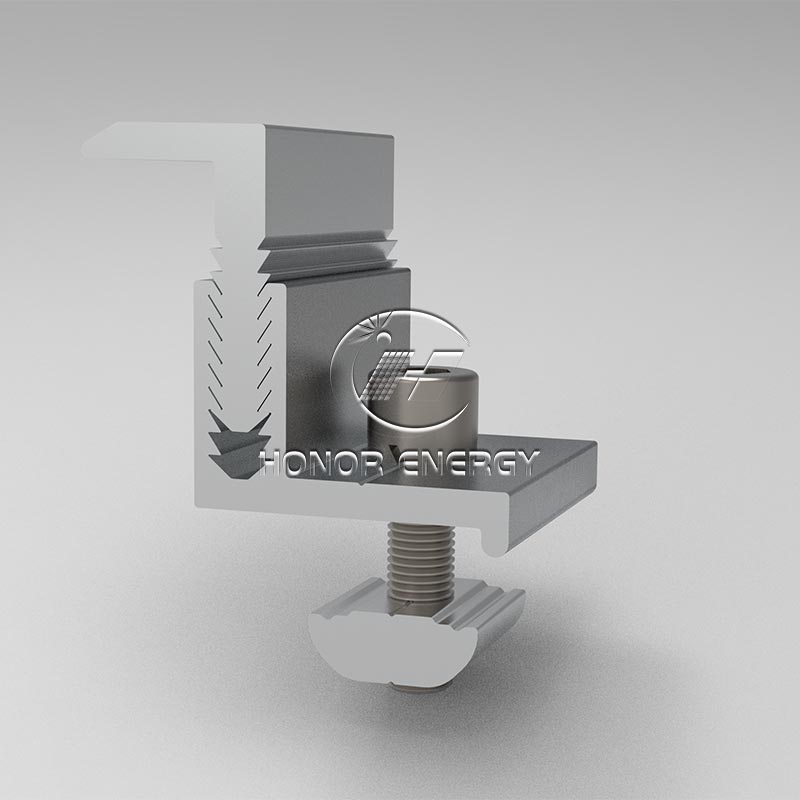

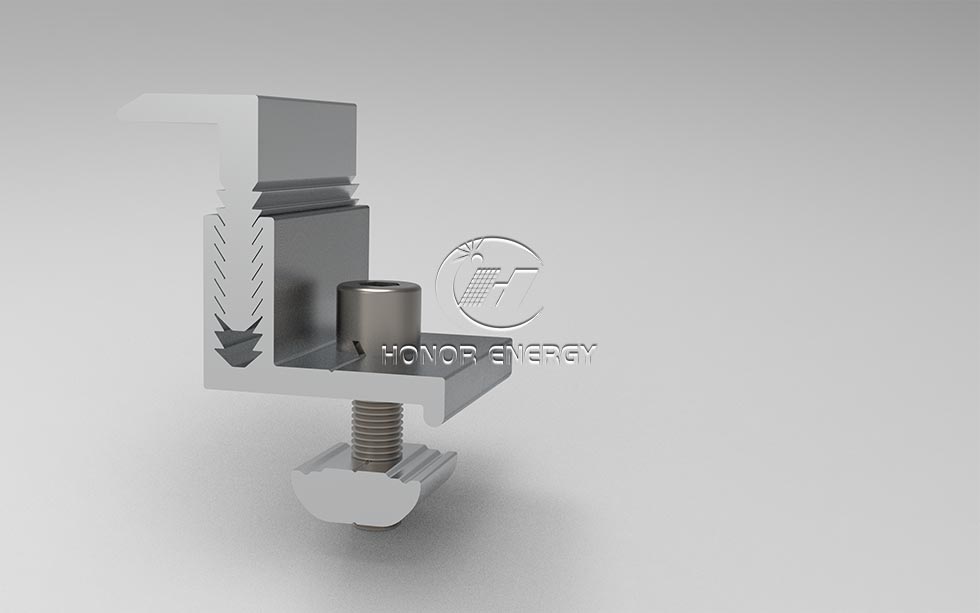

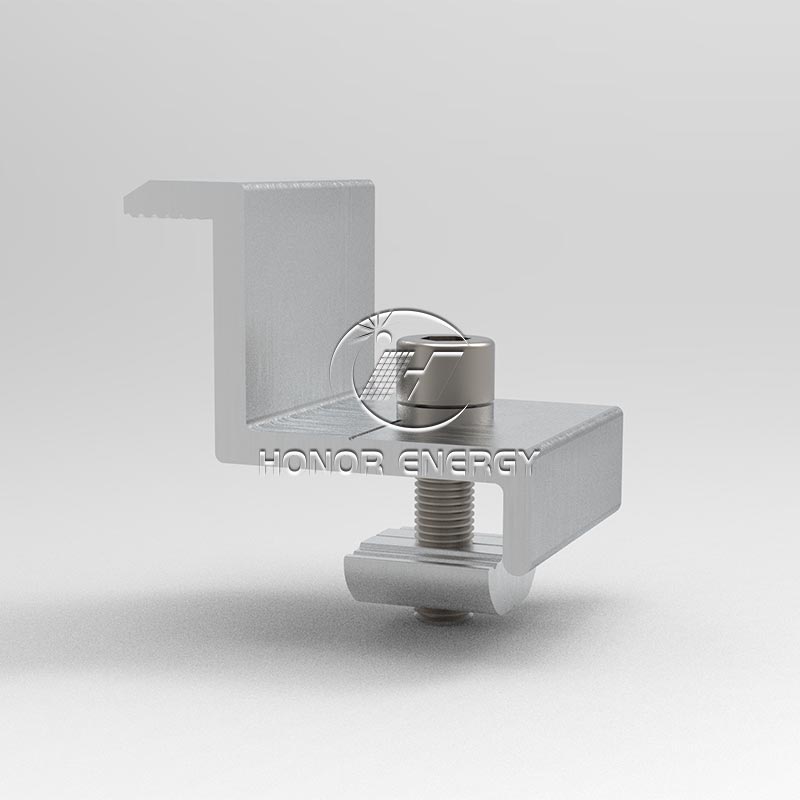

1. Rendes végbilincs: A csavarbeállítás többféle vastagságú alkatrészekhez van igazítva, rugalmasan reagálva a specifikációs különbségekre.

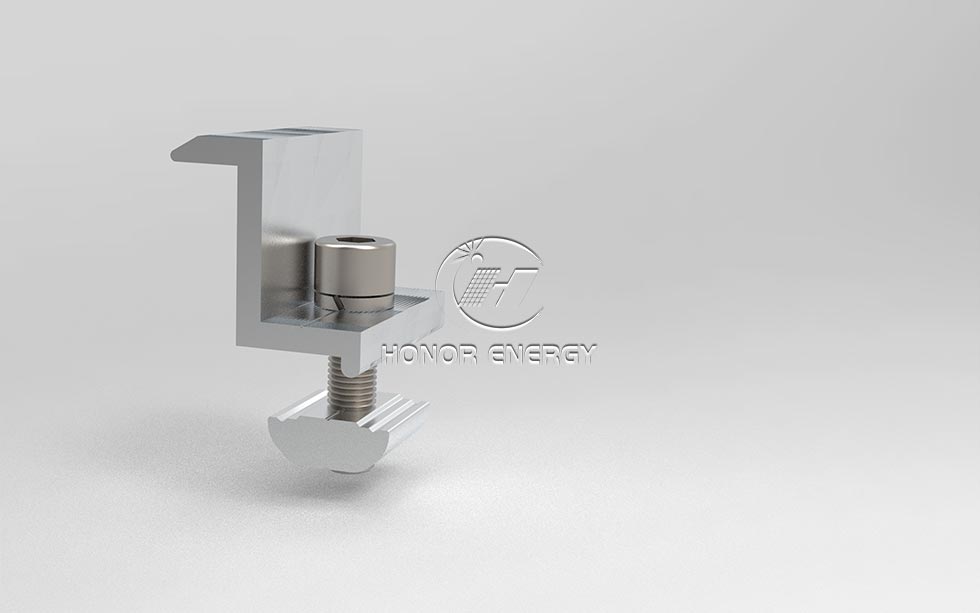

2. Állítható végbilincs: A csavarbeállítás többféle vastagságú alkatrészekhez van igazítva, rugalmasan reagálva a specifikációs különbségekre.

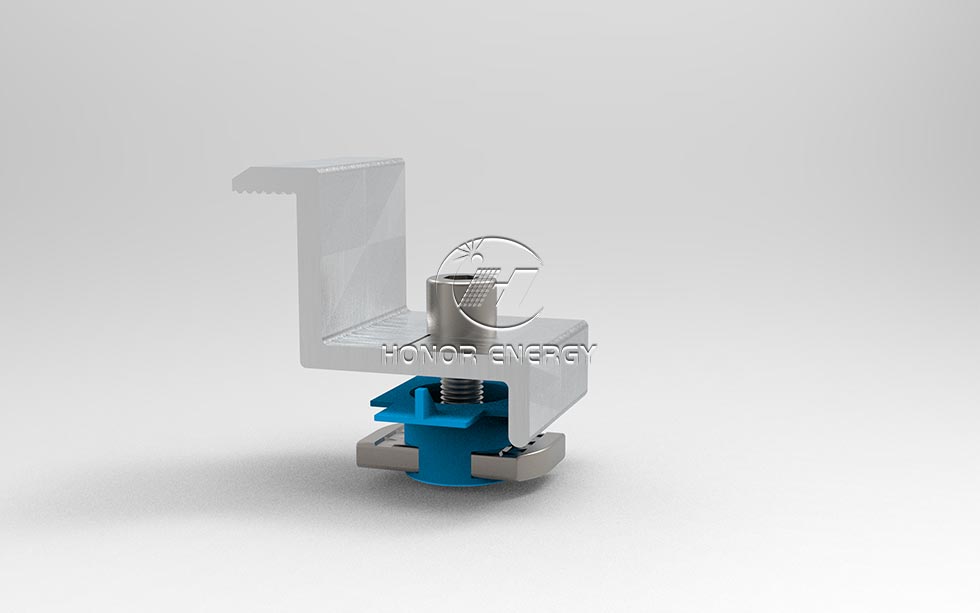

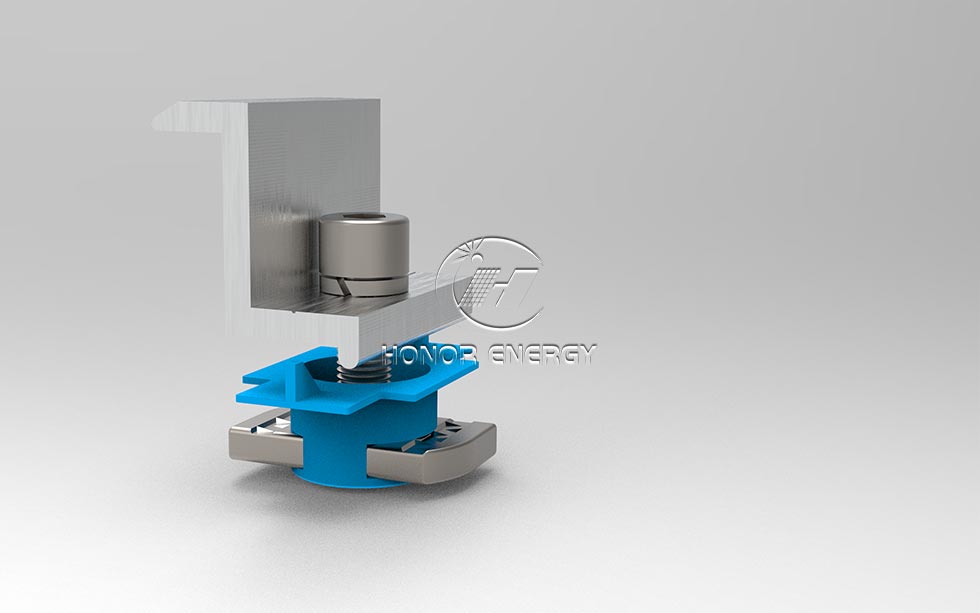

3. Műanyag szárnyvég bilincs: Műanyag karimákkal és tömítésekkel karcálló, feszültségcsökkentő és védi a keretet.

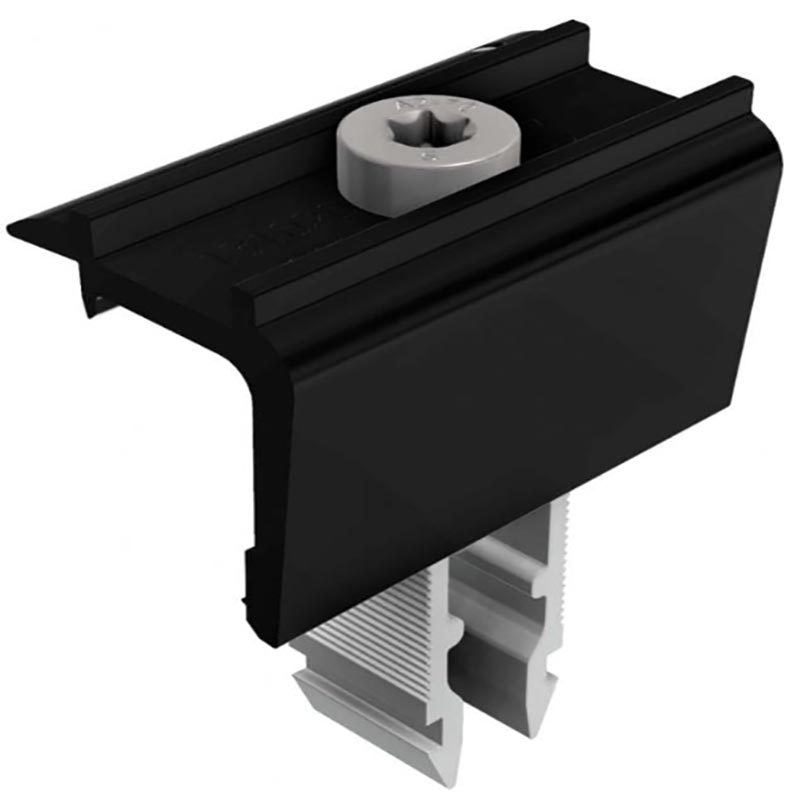

4. Rapid end bilincs: A rápattintható/hornyos kialakítás lehetővé teszi a szerszám nélküli gyors telepítést és felgyorsítja a nagyméretű építkezést.

előny

1. A lefedett modellek teljes választéka: állítható, szabványos, műanyag szárnyas és gyorsmodellek állnak rendelkezésre, kompatibilisek a 20 és 55 mm közötti alkatrészekkel, és megfelelnek a karcállóság és a gyors telepítés minden követelményének.
2.Részletek bónuszpontok: A műanyag szárnyas modell dupla pufferes védőkerettel rendelkezik, az állítható modell precízen finomhangolt, a fekete modellben a táj matt keveréke van, és a gyorsan felszerelhető rápattintható tartósságát 100 000 ciklus után tesztelték.
3. Nyugalom garancia: IEC tanúsítás + 12 év garancia, tömeges vásárlás alacsony veszteséggel és nyugalom

Telepítési útmutató

Telepítés előtt

Ellenőrizze, hogy a modell megegyezik-e a szolár végbilincs vastagságával (20-55 mm), és tisztítsa meg az olajfoltokat és a port a beépítési felületről.

Telepítési eljárás

Elhelyezés: Központosítsa a bilincstestet az alkatrész oldala és a vezetősín közé, és igazítsa a széleket.
Előrögzítés: Kézzel húzza meg a csavarokat az enyhe erő kifejtéséhez és az alkatrészek vízszintbe állításához.
Meghúzás: Használjon nyomatékkulcsot a 8-12N · m-es meghúzáshoz, hogy biztosítsa a szoros illeszkedést minden lazaság nélkül.

Megjegyzés a különleges kiadáshoz

Műanyag szárnyvég bilincs: A műanyag karimának teljesen egy vonalban kell lennie az alkatrész szélével.
Rapid end bilincs: Miután benyomta a kártyanyílásba, nyomja meg a csatot, amíg kattanással nem reteszelődik, majd finoman nyomja, amíg el nem mozdul.
