Acél napelemes sínbilincs

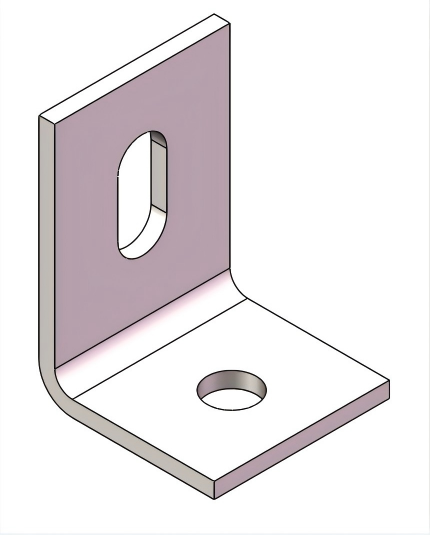

Új ügyfelek jöhetnek a gyárba, hogy termékeiket testre szabhassák. Az acél szoláris sínbilincs a napelemes rögzítőrendszerekben egy látszólag egyszerű, de kritikusan fontos összekötő elem. Jellemző formája az erős, derékszögű L-alakú, kiváló minőségű acélból precíziós hengerelt vagy hidegen alakított. A keresztmetszeti kialakítás egyensúlyt teremt a mechanikai teherbírás és az anyaghatékonyság között. Ez az egyedülálló derékszögű szerkezet kétirányú hajlítási merevséget biztosít. Az egyik vége előre fúrt lyukakon keresztül biztonságosan rögzítve van a fő kereszttartón, míg a másik vége stabilan megtámasztja a fotovoltaikus modulokat hordozó hosszirányú sínt.

Telepítés és Használat

A napelemes acél sínbilincs beépítési helyzete jellemzően az előre telepített konzol hossztartója és a sín között van, ami azt jelenti, hogy a sínt a hossztartóhoz rögzíti. Ezért minden előre telepített konzolnak legalább kettő ilyen alkatrésznek kell lennie, a pontos szám pedig az egyes előre telepített konzolon lévő sínek számától függ. Ha a panelt függőlegesen szerelik fel, általában négyet használnak; vízszintesen szerelve általában négyet vagy ötöt használnak.

A Solar Steel rack Clamp felszerelési folyamata egyszerű. Minden szükséges alkatrész magában foglalja magát a tartót és két M10*30 csavart. Az egyetlen szükséges eszköz egy csavarhúzó. A felszereléshez először helyezze a tartót a hosszanti gerendára, és helyezze el a csavarokat, de még ne húzza meg őket. Ezután helyezze a sínt a konzol mellé, és igazítsa a lyukakhoz. Megjegyzés: A sín felszerelése előtt legalább két konzolnak a helyén kell lennie. Végül húzza meg a csavarokat a telepítés befejezéséhez.

Jegyzet:

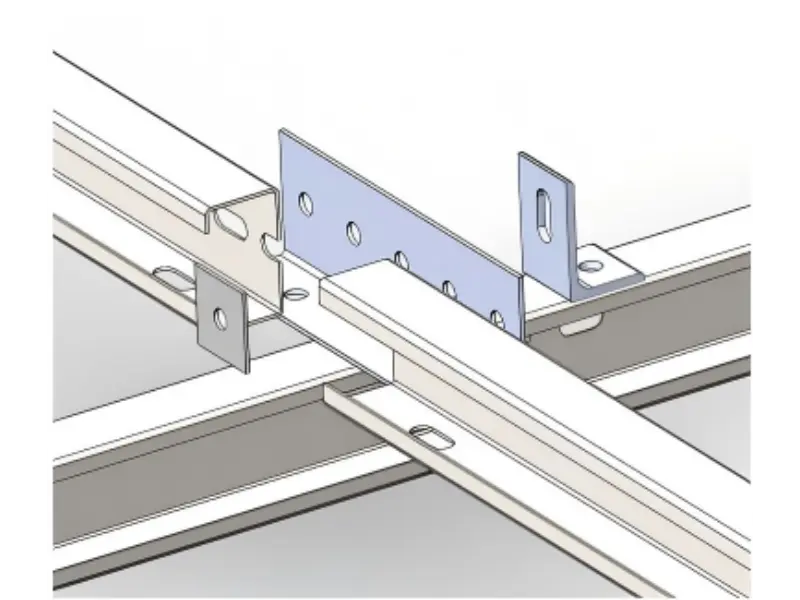

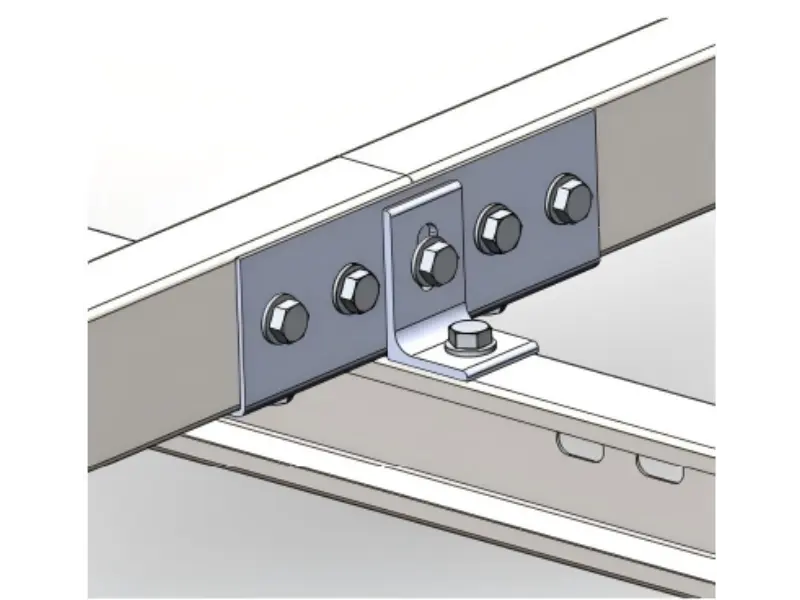

Bár a Steel Solar racking Clamp telepítési folyamata egyszerű, egy rész különös figyelmet igényel: az első és az utolsó tömb felszerelése. E két tömb telepítésekor jellemzően a síncsatlakozási pontokra szerelik fel. Ez azt jelenti, hogy azokat a síncsatlakozókkal együtt kell felszerelni, amihez szükség van egy extra alátét hozzáadására a rögzítésükhöz és hosszabb csavarok használatához.
