Középső bilincsek és végbilincsek

Legyünk őszinték – amikor az emberek fotovoltaikus rögzítőrendszerekről beszélnek, minden figyelem a sínekre, oszlopokra és alapokra irányul. De azok a részek, amelyek a napelemeket a helyükön tartják, azok a bilincsek –középső bilincsek és vég clerősítők. A Xiamen Honor Energynél elég régóta dolgozunk ebben a szakmában ahhoz, hogy tudjunk egy dolgot: ha a bilincsek meghibásodnak, az egész tömb bajba kerül.

Pontosan mik azok a közép- és végbilincsek, és miért van szüksége mindkettőre?

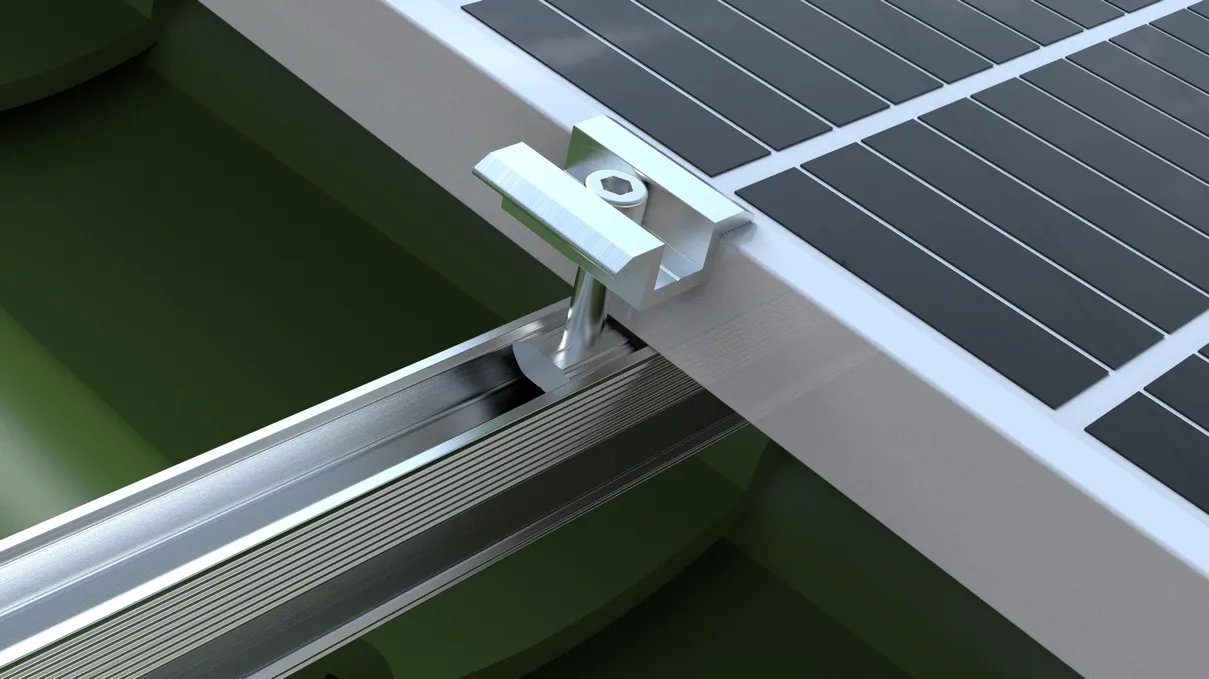

Őszintén szólva, mindketten ugyanazt az alapvető feladatot végzik: napelemeket tartanak a síneken. De az, hogy hol ülnek, mindenben számít. A középső bilincsek két panel közé kerülnek.

Képzelje el ezt: van egy panel a bal és egy a jobb oldalon, és egy középső bilincs közvetlenül a résben helyezkedik el, és egyszerre fogja meg mindkettő szélét. Egyenletesen tartja a távolságot, megakadályozza, hogy a panelek kicsúszjanak az igazodásból, és mindent szorosan az alatta lévő sínhez rögzít. Mindegyik panelhez kettő kell – mindkét oldalon egy-egy. A végszorítók a könyvtámaszok. Minden sor legelejére és legvégére mennek, és csak az első és az utolsó panel külső szélét ragadják meg. Az a feladatuk, hogy az egész sor ne csússzon oldalra, amikor megüti a szél. Nélkülük ez a panelsor idővel lassan meglazulna. Tehát leegyszerűsítve: a középső bilincsek csatlakoznak, és a végbilincsek sapkája. Használja mindkettőt, különben a tömb nem marad együtt sokáig. A végbilincseket (más néven oldalbilincseket vagy élbilincseket) minden panelsor külső szélére kell felszerelni. Mindegyik végbilincs csak egy modul külső élét tartja meg, „sapkaként” működik, hogy megakadályozza az egész sor oldalirányú elmozdulását erős szél vagy vibráció hatására. A végbilincsek gondosabb tervezést igényelnek, mint a középső bilincsek, mivel csak egy panelt fognak meg – terhelés hatására hajlamosak elfordulni vagy lecsúszni a keretről, ha nem megfelelően vannak kialakítva. Egyszerűen fogalmazva: a középső bilincsek kezelik a panelek közötti kapcsolatokat, a végbilincsek pedig az éleket. Mindkettőre szükség van ahhoz, hogy egy sor egyedi panelt egyetlen, szilárd szerkezetté alakítson.

Műszaki adatok

Kompatibilis a legtöbb piacon kapható panellel Közép- és végbilincseinket a maximális kompatibilitásra tervezték. A mainstream PV modulok keretvastagsága 30 mm és 50 mm között van, és termékeink gyakorlatilag mindegyiket lefedik. Szabványos középső bilincsméretek (modulvastagság): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Szabványos végbilincs méretek (modulkeret magasság): 35mm / 40mm / 45mm / 50mm Kapcsok hossza: Standard 40mm, 50mm, 60mm igény szerint. Paneltávolság (középső bilincs): 20 mm, 26 mm, 28 mm, stb. Kínálunk állítható középső bilincseket és állítható végbilincseket is, amelyek 30/34/38/42 mm vagy 35/40/45/50 mm-t fednek le egyetlen modellben. Kevesebb cikkszám a raktárban, kevesebb fejfájás a munkaterületen.

Anyagok és kivitelezés

Alumínium ház, rozsdamentes acél hardver bilincsek a szabadban helyezkednek el, napfénynek, esőnek és évről évre hőmérsékletingadozásnak kitéve. Ha az anyag nem megfelelő, három-öt éven belül átrozsdásodnak. Közép- és végbilincseink 6063-T5 alumíniumötvözetből készülnek – ez a legjobban bevált és legszélesebb körben használt alumíniumminőség a napelemes szerelőiparban. Nagy szakítószilárdságot, kis súlyt és kiváló korrózióállóságot kínál, kültéri környezetben 20-25 éves élettartammal. A felületkezelés eloxált – természetes ezüst vagy átlátszó felülettel, 8-10 mikron oxidréteg vastagsággal. Ez a vékony film drámaian javítja a korrózióállóságot. Különleges igényekhez fekete eloxált vagy elektroforetikus bevonat is elérhető. A vasalat 304 vagy 316 rozsdamentes acél – csavarok és anyák, amelyek nem rozsdásodnak ki, amíg az alumínium alkatrészek még jó állapotban vannak. A csúszásgátló párnák EPDM gumiból (etilén-propilén-dién monomer) készülnek, a bilincs és a modulkeret közé helyezve. Ezek a párnák két célt szolgálnak: növelik a súrlódást, hogy megakadályozzák a panel szélterhelés alatti elmozdulását, és tompítják a szorítóerőt, hogy elkerüljék az alumínium keret karcolását vagy deformálódását. Az EPDM gumi UV-álló és öregedésálló, -40°C és 80°C között megbízhatóan teljesít.

Milyen fajtákat kínálunk?

Azt gondolnád, hogy a középső és végszorítók meglehetősen egyszerűek – és többnyire azok is. De az évek során megtanultuk, hogy egy méret biztosan nem felel meg mindenkinek. Különböző projektek, különböző panelek, különböző helyszíni feltételek – mindegyik egy kicsit mást kér. Tehát itt van, amit raktáron tartunk: Szabványos középső bilincsek – ezek az Ön igáslovai. A hagyományos keretezett kristályos szilícium panelekhez illeszkednek, amilyeneket a projektek 90%-án láthat. Kompatibilis a 30 mm-től 50 mm-es vastagságú modulokkal. Semmi divatos, csak szilárd és megbízható. Szabványos végbilincsek – ugyanaz az ötlet, csak a külső élekhez. Ugyanaz a vastagságtartomány, ugyanaz az egyszerű telepítés. Pontosan azt teszik, amit tenniük kell, és jól teszik.

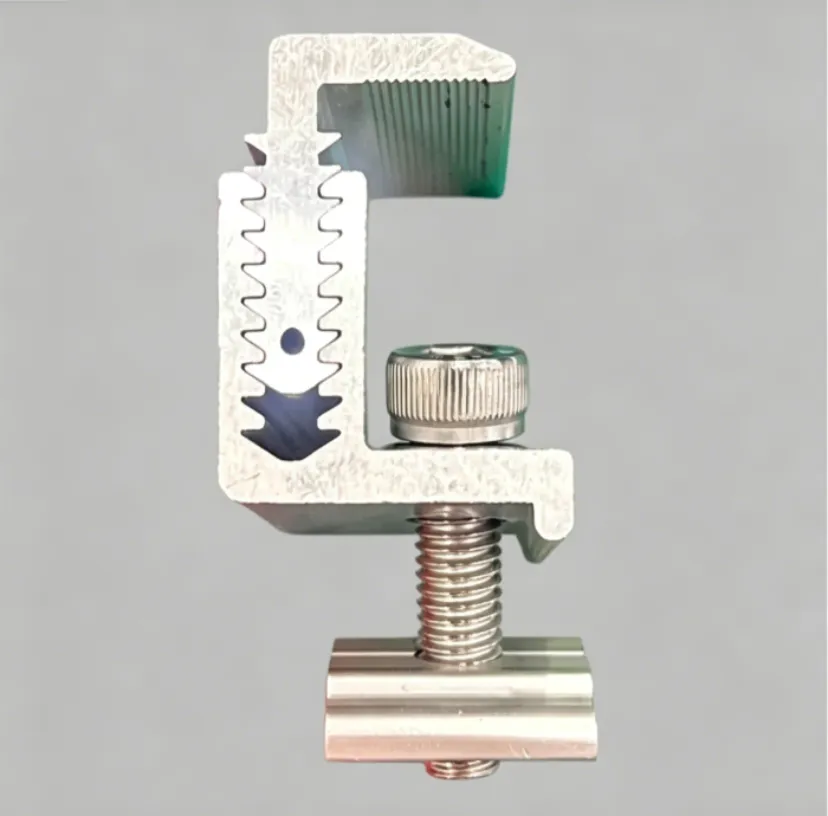

Állítható középső bilincsek

Itt okosodnak a dolgok. Egyetlen bilincs több vastagságot fed le – 30/34/38/42 mm vagy 35/40/45/50 mm egy modellben. Nincs több találgatás, hogy milyen vastagságra van szüksége, nincs több négy különböző alkatrész tárolása négy különböző munkához. Ragadjon meg egy dobozt, és már a legtöbb forgatókönyvre is kiterjed. Állítható végbilincsek – ugyanaz az állítható koncepció, de az élhelyzetekhez. Ugyanolyan rugalmasságot biztosít a sorok végén. Vékonyfilmes közép- és végbilincsek – ezek egy kis különlegesség. A vékonyréteg-modulok sokkal vékonyabbak, mint a szabványos kristályos panelek – 5-7,7 mm-ről beszélünk. A szokásos bilincsek egyszerűen nem fogják őket megfelelően. Ezért készítünk szűkebb pofaprofilú dedikált paneleket, amelyeket kifejezetten arra terveztek, hogy biztonságosan tartsák a vékonyréteg-paneleket anélkül, hogy megsértenék az éleket. Ez a mi felállásunk. Ha ezeken a standard ajánlatokon kívülre van szüksége – nem szabványos vastagságra, meghatározott hosszúságra, meghatározott felületre –, akkor egyedi lefutásokat is tudunk készíteni.

Telepítés

Egyszerű, gyors, fúrást nem igényel A bilincs felszerelése egyszerű – nem kell belefúrni magukba a panelekbe. A szabványos eljárás: szerelje fel a síneket (U-csatorna, C-csatorna vagy alumíniumsínek) a tartószerkezetre, fektesse rá a PV paneleket, helyezze el a középső bilincseket a szomszédos panelek közé és a végbilincseket a külső élekre, majd húzza meg a csavarokat. Minden modulhoz két középső bilincs, minden sorhoz pedig két végbilincs szükséges. Az ajánlott meghúzási nyomaték 8-15 N·m, a modulvastagságtól és a helyszíni körülményektől függően. Túl laza, és a panelek elmozdulnak a szélben; túl szoros, és megsérülhet a modulkeret. A részletes nyomatékajánlásokat minden szállítmány tartalmazza.

Alkalmazások

A tetőktől a földi rögzítésekig, a kocsibeállóktól a BIPV középső bilincsekig és a végbilincsekig gyakorlatilag minden típusú PV-szerelésben alkalmazzák. Elosztott tetőtéri PV: Acél hullámtetők, lapos betontetők, cserepes lejtős tetők – rögzíti a paneleket a sínekhez. Földre szerelt szolárfarmok: panelek tízezrei, amelyek panelről panelre vannak összekötve közép- és végbilincsekkel. Mi a helyzet a kocsibeállókkal? Ugyanez a történet: a panelek a kocsibeálló szerkezetén helyezkednek el, a bilincsek pedig pontosan azt teszik, amit mindig: mindent szorosan lenyomva tartanak.

A BIPV egy kicsit más, mert a panelek valójában magának az épületnek a részét képezik. De mit gondol? Még mindig kell a bilincs. Nem opcionálisak.

És őszintén szólva, teljesen mindegy, hogy egy- vagy duplaüvegű modulokat használ-e, síkfekvésűt vagy dönthetőt – a középső bilincsek és a végbilincsek az a ragasztó, amely megóvja az egész tömb szétesését. Ezek nélkül nincs más, mint egy halom laza panel.

Miért válassza termékeinket?

Nem cukrozzuk be – a Xiamen Honor Energy évek óta a napelem-szerelési üzletágban dolgozik. Pontosan tudjuk, hol hibáznak a dolgok egy napelemes telepítés során. A bilincsek kicsik lehetnek, de gyakrabban hibáznak, mint azt az emberek várják. Laza csavarok, elöregedett gumi, kopott eloxált bevonat – ezen részletek bármelyike ​​veszélyeztetheti a teljes tömb biztonságát. Éppen ezért nem vágunk bele az anyagokba: 6063-T5 alumínium, 304 rozsdamentes acél és EPDM gumi – mind bevált, ipari szabványos megoldások. A megfelelő eloxálás 20 év problémamentes kültéri szolgáltatást jelent. Specifikációink a piacon lévő panelek túlnyomó többségére vonatkoznak – 30–50 mm vastagságig, gyakorlatilag mindenre kiterjed. És ha egyedi méretekre van szüksége, azt is meg tudjuk csinálni. A bilincsek kicsik. De ne becsülje alá őket. Ha megbízható bilincsekre van szüksége, amelyek nem hagyják cserben, vegye fel a kapcsolatot.
