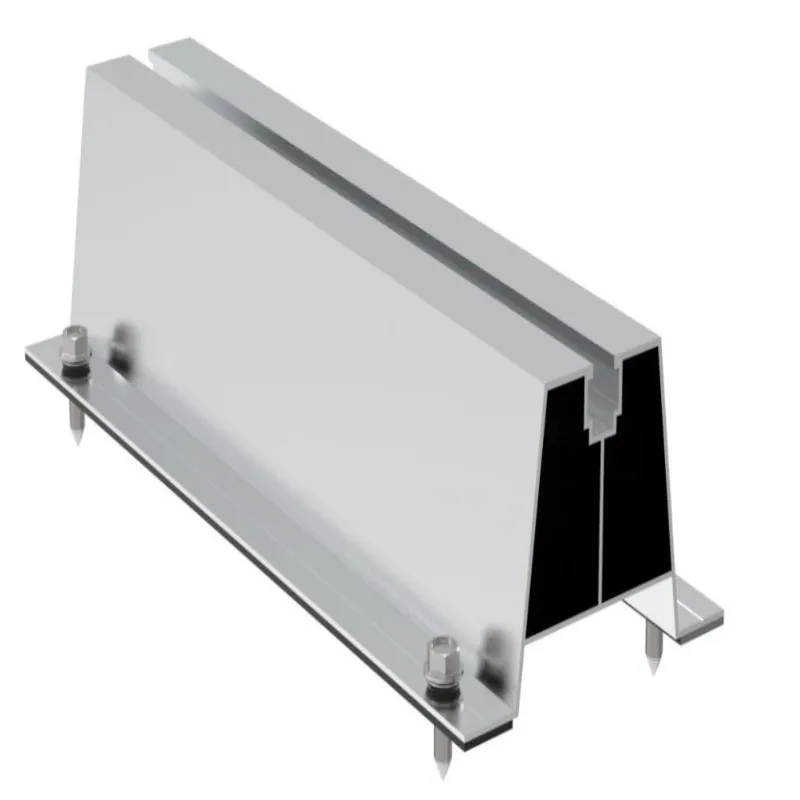

U70 alumínium napelemes szerelősín

A Xiamen Honor Energy U70 alumínium napelemes rögzítősínek nagykereskedelmi beszerzésekhez. Megbízható teljesítményt nyújt parti sópermetes környezetben, esős zónákban, magas hőmérsékletű területeken és fagyveszélyes helyeken. Azonban nem alkalmas erős kémiai korróziós helyekre, kivéve, ha további védőkezelést alkalmaznak. Az U70-es modellen kívül alternatív változatokat is kínálunk, köztük az U30-at és az U50-et. Ezenkívül professzionális műszaki ajánlásokat is tudunk nyújtani a valós helyszíni körülmények alapján.

Termékleírások

Előnyök

A költséghatékony minisínes kialakítás csökkenti az alumíniumfogyasztást és a tetőterhelést.

A gyors helyszíni telepítés munkaerőköltséget takarít meg a nagy kereskedelmi tetőtéri projekteknél.

Tökéletesen illeszkedik trapéz/hullámos fémtetőkhöz, vízálló EPDM tömítésekkel.

Nagy szilárdságú 6005 T5 alumíniumötvözet, jó szél- és hóterhelési teljesítmény.

Univerzális T-nyílás, kompatibilis a legtöbb PV bilinccsel és napelem modullal.

Rövid profil, kényelmes a csomagoláshoz és a szállításhoz, kisebb a deformáció kockázata.

Az U70 alumínium napelemes rögzítősín felszerelése

1. lépés: Keresse meg a szelemeneket a fémtető alatt, és jelölje meg a fúrási pozíciókat. A csavarokat a szelemenekre kell rögzíteni, nem csak a tetőlemezen.

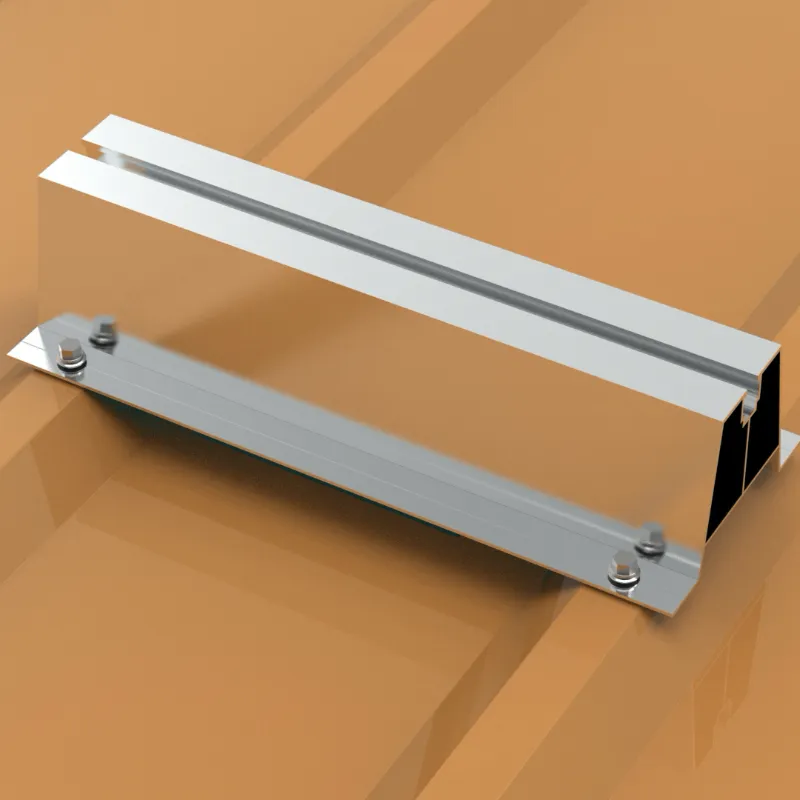

2. lépés: Helyezze az U70 sínt a megjelölt helyzetbe. Rögzítse a tetőszegélyt önfúró csavarokkal EPDM vízálló tömítésekkel együtt. Húzza meg a szükséges nyomatékra.

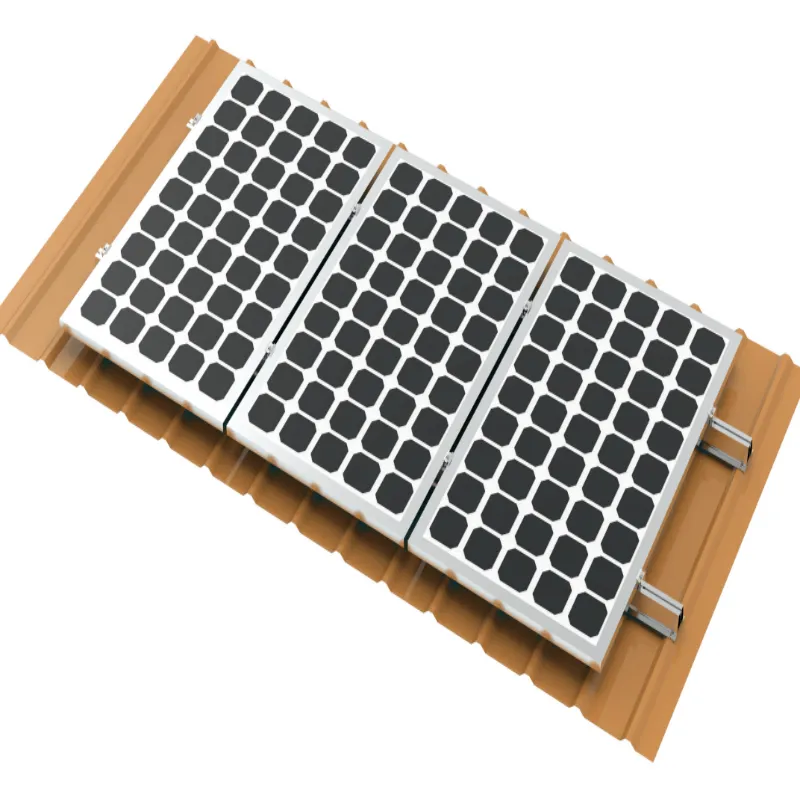

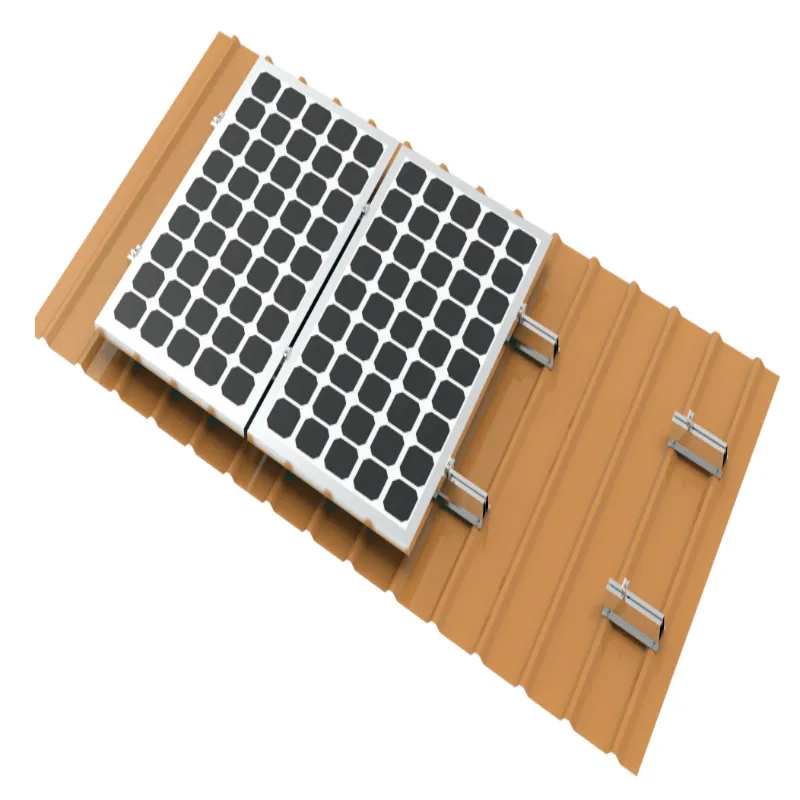

3. lépés: Rendezzen el több U70-es sínt a szolármodul méretének megfelelően. Győződjön meg arról, hogy a modul minden sarkát sín támasztja alá. Fektesse fel a PV-modulokat az U70-es sínek tetejére.

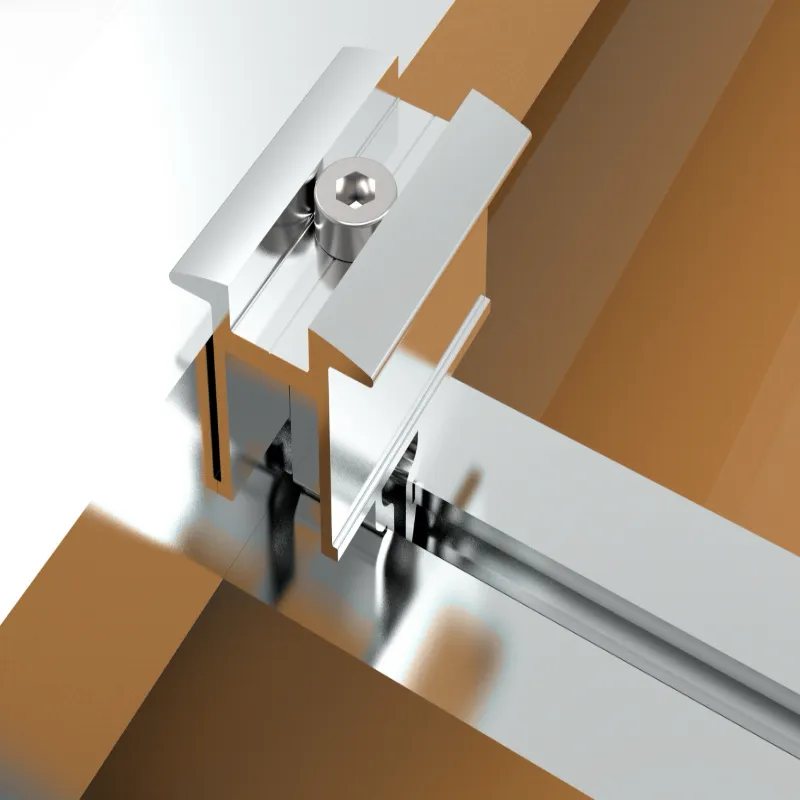

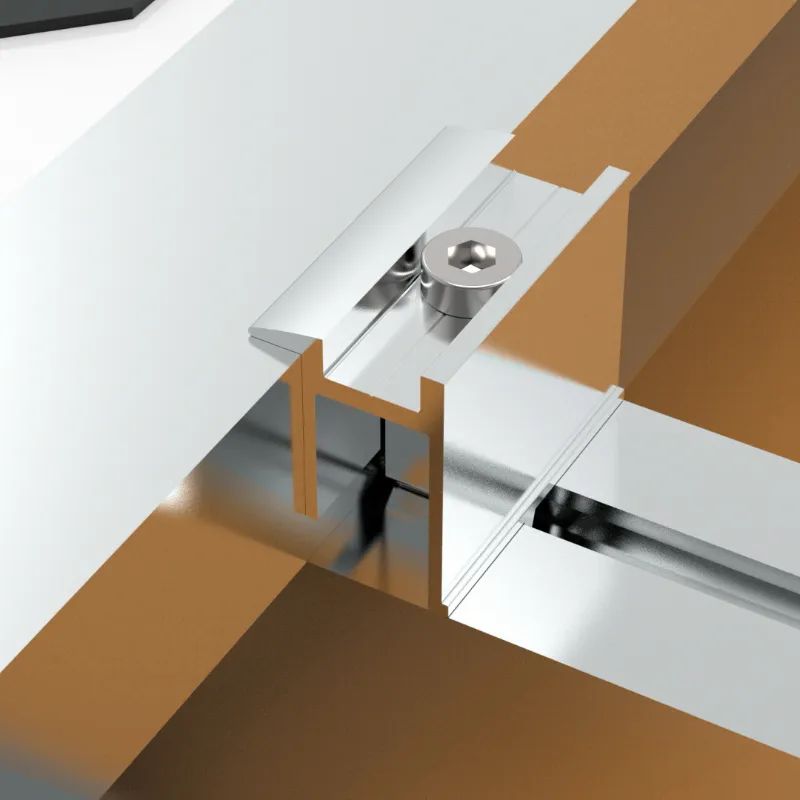

4. lépés: Szerelje be a gyors beszerelésű végbilincseket és a középső bilincseket, és húzza meg a megadott nyomatékkal, hogy szilárdan tartsa a modulkereteket.

5. lépés: Ellenőrizze még egyszer az összes csavar nyomatékát és a tömítés integritását; telepítés befejeződött.

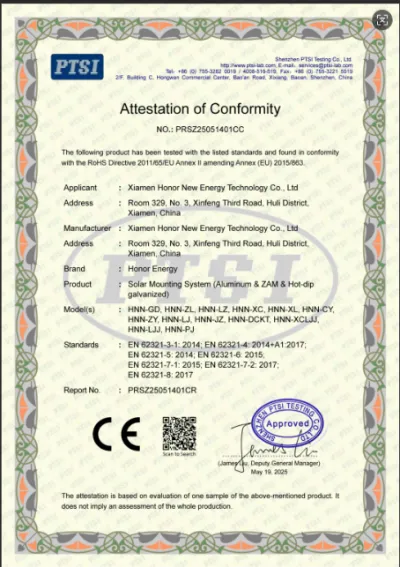

A tanúsítás

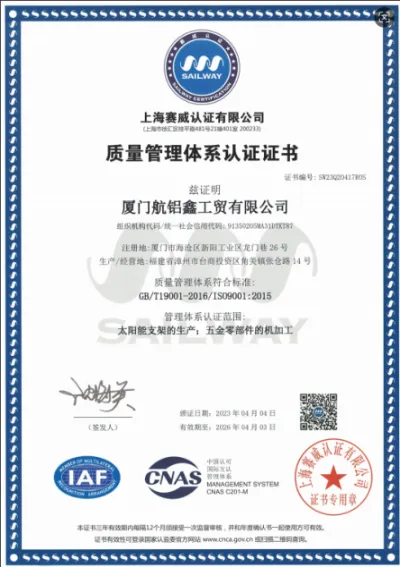

Az U70 alumínium napelemes sínünket minőségirányítás mellett gyártjuk, és az ISO9001 szabvány szerint tanúsítjuk.

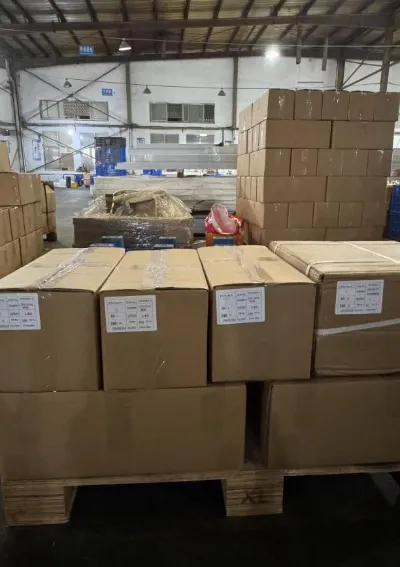

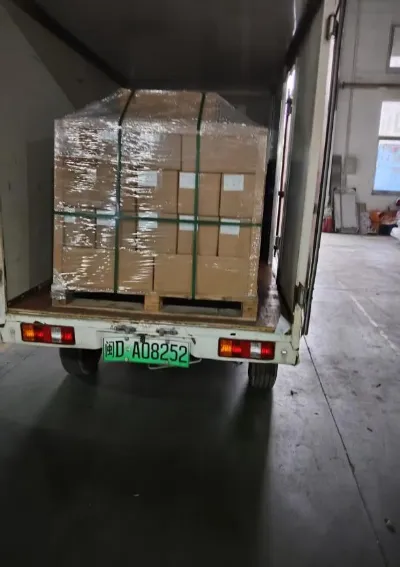

A hajó kint van.

Az U-típusú mini sínek rövid hosszának köszönhetően kartondobozokba vannak csomagolva, és fa raklapokra rögzítik, hogy az áruk rendben maradjanak, és megakadályozzák a deformációt a szállítás során.

GYIK

Q1: Milyen tetőre alkalmas ez az U-alakú minisín?

V: Főleg trapéz alakú és hullámos fémtetőkre tervezték. A csavarokat a tetőszelemenre kell rögzíteni. Nem alkalmas szegély nélküli vékony lemezekhez vagy beton lapostetőhöz.

2. kérdés: Milyen anyagot és felületkezelést alkalmaz a sín?

A: 6005 T5 alumíniumötvözet eloxált felületkezeléssel, jó korrózióállósággal rendelkezik, hosszú távú kültéri használatra.

Q3: Mi a jótállási időszak?

V: 10 év anyaggarancia a sínekre. Nem tartalmazza a telepítés okozta és az ember által okozott károkat.

Q4: Szükséges-e hegesztés a telepítés során?

V: Egyáltalán nincs szükség hegesztésre. Rögzítse a síneket önfúró csavarokkal, és rögzítse a PV-modulokat T-csavarokkal és bilincsekkel. Minden csatlakozás csavaros.

5. kérdés: Szükséges-e a sínek toldása a meghosszabbításhoz?

V: Összekötő csatlakozókra nincs szükség. Rövid keresztmetszetű minisínként ezeket közvetlenül a napelem modulok minden sarka alá kell elhelyezni.

Q6: Mi a csomagolási módszer? V: A sínek kartondobozba vannak csomagolva, és fa raklapokra rögzítik, hogy rendben maradjanak, és elkerüljék a deformációt a szállítás során.

7. kérdés: Mely napelem modulok kompatibilisek?

V: Kompatibilis a legtöbb általános PV-modullal, 30–45 mm-es keretmagassággal, a megfelelő közép- és végbilincsekkel.

8. kérdés: Megbízható a szélterhelési teljesítménye?

V: A szélterhelési teljesítmény a szelemen elrendezésétől és a csavarok helyzetétől függ. A csavarokat acél szelemenekre kell rögzíteni, nem csak a tetőlemezekre. A tervezett távolságnak megfelelően kell megépíteni, hogy megfeleljen a helyi szélterhelési követelményeknek.

9. kérdés: Vághat-e síneket az ügyfél által meghatározott hosszúságra?

V: Egyedi vágási szolgáltatás érhető el, ±2 mm hossztűréssel. Kérjük, jelezze felénk a szükséges méreteket.
