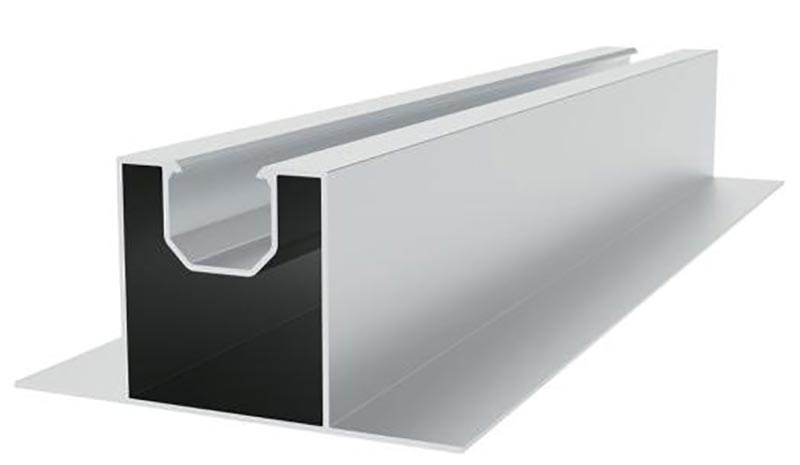

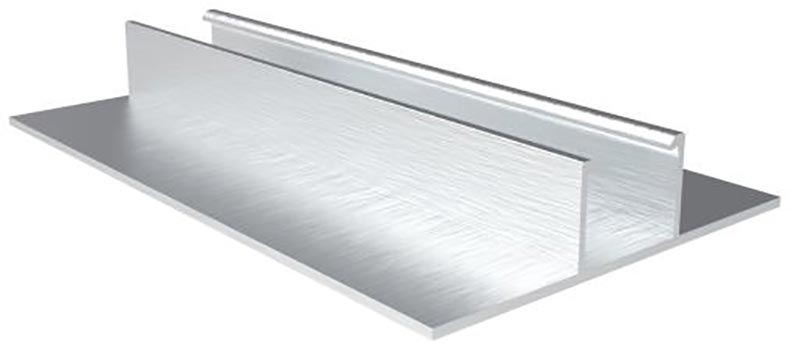

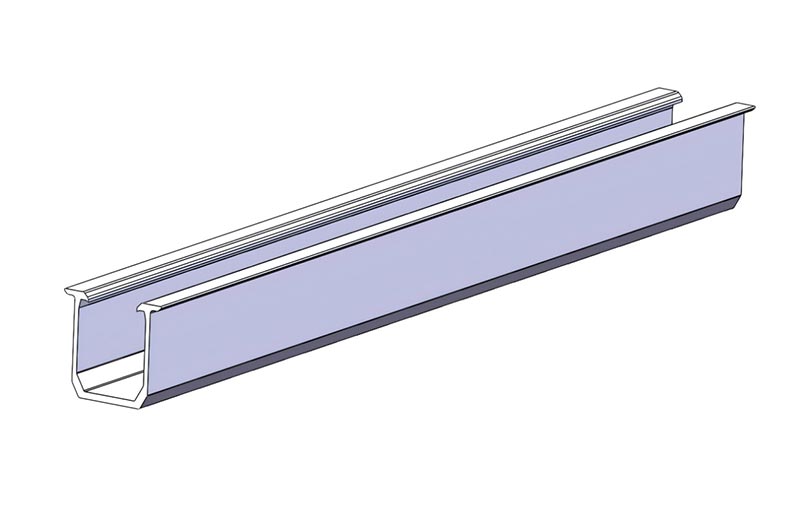

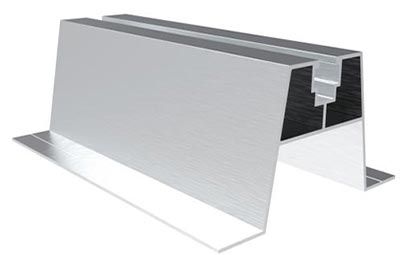

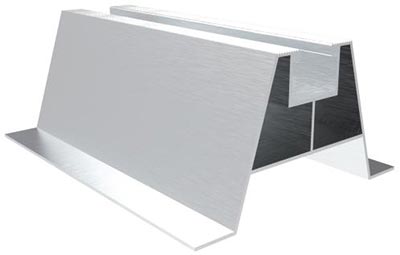

Solar Mini Rail

Napelemes mini sín 6005-T5 nagy szilárdságú alumíniumötvözetből (korróziógátló eloxálással) SUS304 rozsdamentes acél csatlakozókkal, színes acéllapokkal/horganyzott lemezekkel működik, hogy ellenálljon a rozsdának és a kültéri károknak. Méterenként mindössze 1 kg súlyú, "csúcspontrögzítést" használ a terhelés egyenletes elosztására, elkerülve a fémtetőkre nehezedő extra nyomást.

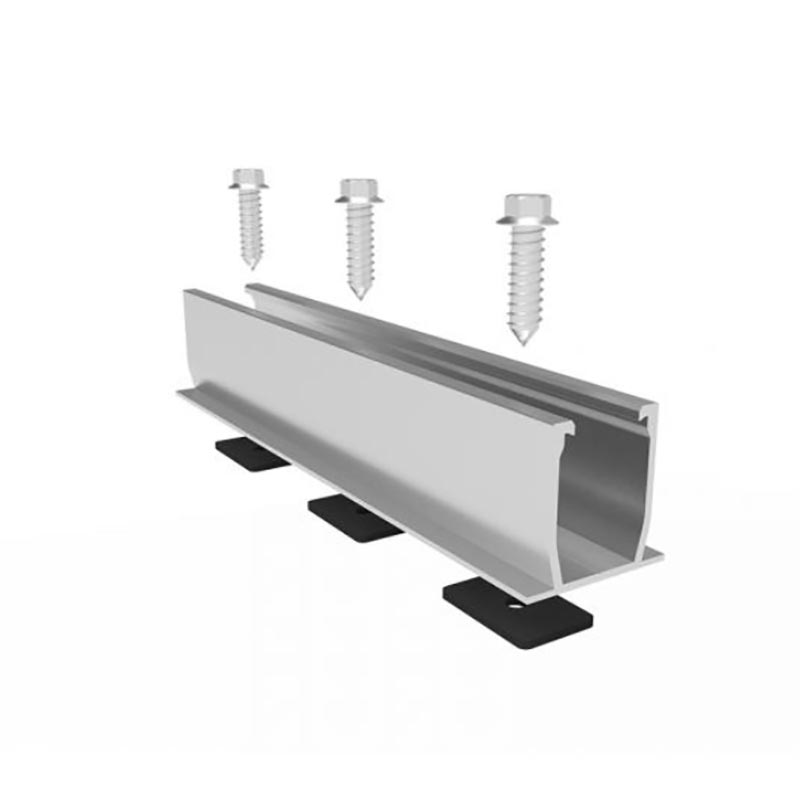

Vékony fémtetők esetén (0,8-1,2 mm vastag) nincs szükség előfúrásra. Önmetsző csavarokkal vagy csatokkal rögzíthető a tetőcsúcsokhoz a tető károsodása nélkül. A sín alján található EPDM gumipárna illeszkedik a hullámos felülethez, biztosítva a stabilitást és a vízszigetelést.

Mindössze 3 magrész (sínek, középső/vég bilincsek) és magas előszerelési lehetőségnek köszönhetően nincs szükség helyszíni hegesztésre/vágásra. Egy 2 fős csapat 100 ㎡ sínt és modult tud felszerelni 1 nap alatt, így 40% időt és munkát takarít meg. A legtöbb keretezett/keret nélküli modulhoz illeszkedik, és támogatja a függőleges/vízszintes elrendezést.

A mini sín ellenáll a 60 m/s szélnek és az 1,4 kN/㎡ hóterhelésnek, -35 ℃ ~ 65 ℃ hőmérsékleten működik. Minden korróziógátló alkatrész 20 éves élettartamot biztosít, plusz 10-15 év garanciát – kicsivel későbbi karbantartásra van szükség.

Tartók/bilincsek cseréjével a fémtetős minisín trapéz-, hullámos-, állóvarrat- és szögzáras fémtetőkre illeszkedik. Kis lakossági rendszerekhez és nagy kereskedelmi projektekhez használható, 0°-60°-os dőlésszög-beállítással az energiatermelés fokozása érdekében.

Hogyan kell telepíteni?

1. Pozícionálás: Jelölje meg a sín középvonalait (hiba ≤5 mm a modulszélességhez képest), és rögzítse a pontokat a csúcsokon egy szinttel.

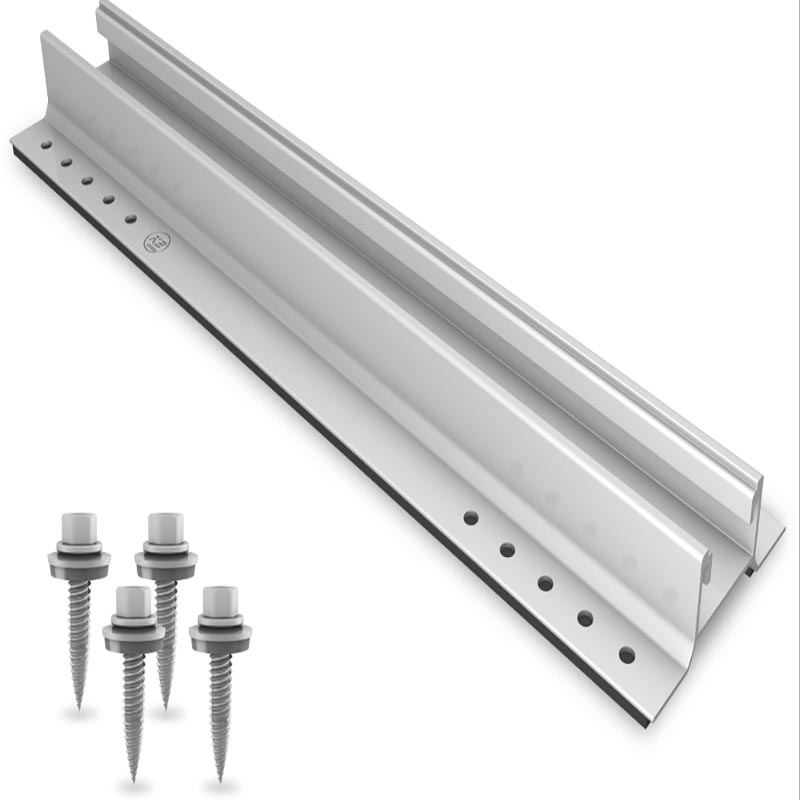

2. Rögzítő sínek: Rögzítse a síneket a csúcsokhoz önmetsző csavarokkal (méterenként 3-4) vízálló alátétekkel.

3.Kilincsek beszerelése: Tegye a végbilincseket a sínek végeire. Helyezzen középső bilincseket a modulok közé, a modul szélességének megfelelő távolságban.

4. Illessze a modulokat bilincsekbe

Hagyjon 5-10 mm-es rést

Húzza meg az összes csavart

Ellenőrizze a tömítést és a stabilitást

Alkalmazás

Ideális gyári és raktári tetőkhöz. Telepíthet egy nagy napelem-tömböt, és gyorsan csatlakoztathatja rendszerét a hálózathoz.

Lakossági: Alumínium napelemes mini sín otthoni fém lejtős tetőkhöz – egyensúlyban tartja a teherbírást és az esztétikát.

Speciális környezetek: Stabil magas páratartalmú műhelyekben vagy tengerparti területeken, nincs szükség extra korrózióvédelemre.

Célközönség

DIY napelem szerelőknek

Professzionális PV-építő csapatoknak

Háztartási napelemes felhasználóknak

Kisméretű kereskedelmi projekt vállalkozóknak

Napelemes tartozékok elosztóihoz
