Napelemes kábel

Funkcionálisan a napelemes kábelek vállalják a fotovoltaikus rendszerek energiaátvitelének fontos feladatát. A fotovoltaikus panelmodul kimeneti végétől az inverterig, majd az olyan berendezések csatlakoztatásáig, mint a kombinálódoboz, alacsony veszteségű energiaátvitelt kell elérni annak biztosítása érdekében, hogy az áramtermelés hatékonyságát ne befolyásolja a vezetékek teljesítménye.

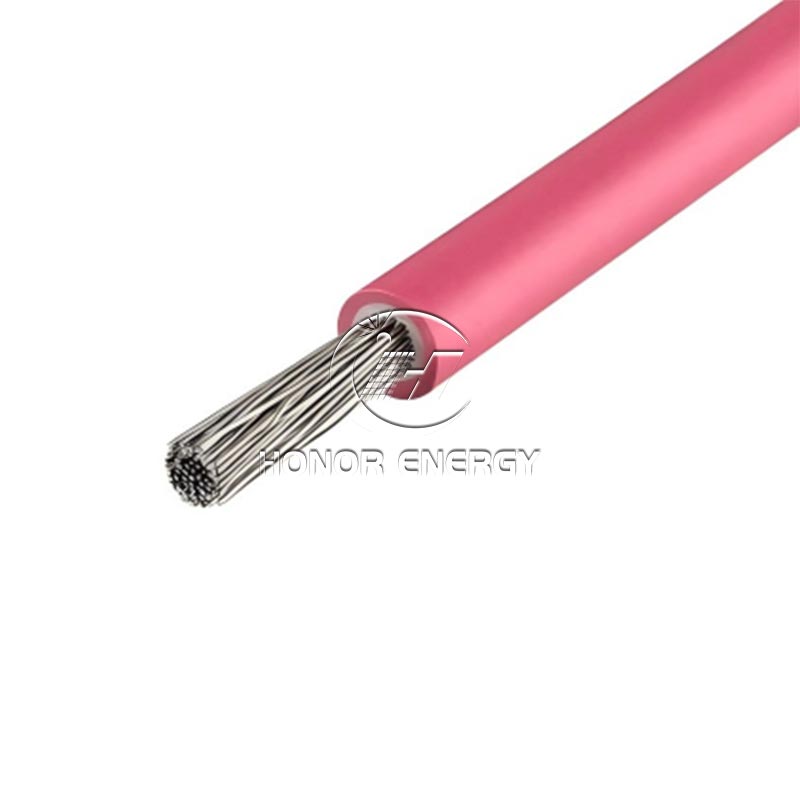

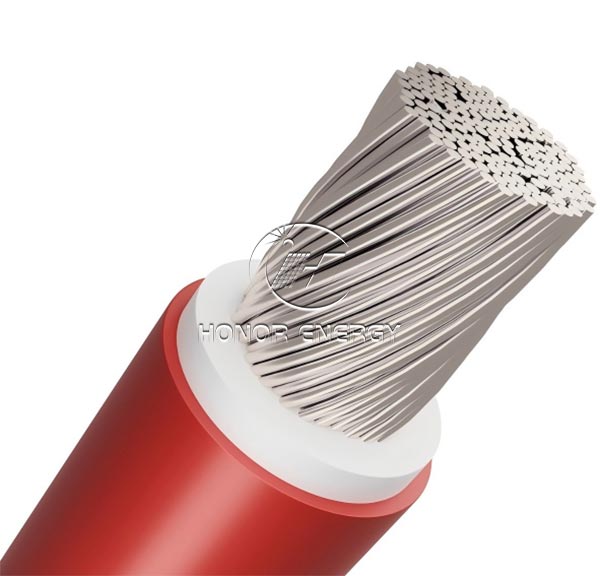

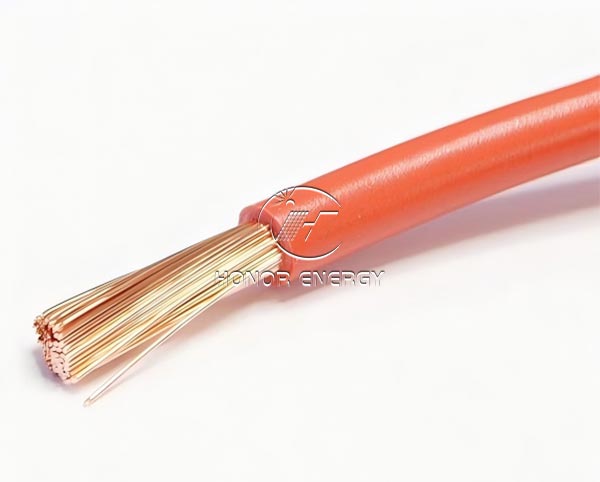

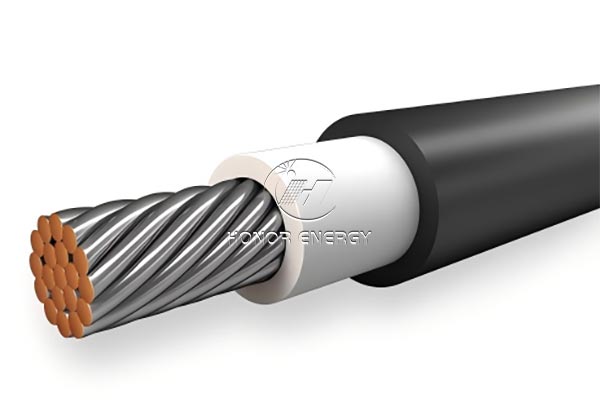

A PV kábelek több védőréteggel rendelkeznek. A belső vezetékek többnyire nagy tisztaságú rézből vagy ónozott rézből állnak, és nagyon jók az elektromosság szállításában. A szigetelés és a külső burkolat? Kemény anyagokat használnak, amelyek ellenállnak a rossz időjárásnak, például térhálósított polietilént. Ezek az anyagok ellenállnak a közvetlen napsugárzásnak, a szélnek és az esőnek, így a kábelek hosszú élettartamúak.

Teljesítményét tekintve extrém környezettel kompatibilis. Stabilan tud működni -40 ℃ és 90 ℃ közötti hőmérsékleti tartományban, több mint 20 éves ultraibolya sugárzás elleni öregedésgátló teljesítménnyel. Jól bírja az ózont, savakat és lúgokat is. Ez azt jelenti, hogy mindenféle helyen működik – például sivatagokban vagy közvetlenül a tengerparton.

Az előnyök a biztonságban és a tartósságban rejlenek. Szigorú időjárásállósági teszteken ment keresztül, alacsony hőmérsékleten nem törékeny, nem veszíti el a szigetelést magas hőmérsékleten, és bizonyos mértékben ellenáll a mechanikai ütéseknek. Könnyen telepíthető, és kulcsfontosságú vezeték a fotovoltaikus rendszerek hosszú távú stabil működéséhez.

előny

1. Szuper időjárásálló és tartós: Alkalmas extrém hőmérséklet-különbségekre -40 ℃ és 90 ℃ között, ellenáll az ultraibolya öregedésnek akár 25 évig, nincs repedés vagy keményedés a szabadban.
2. Alacsony hulladék, nagy hatásfok: A nagy tisztaságú oxigénmentes rézvezetők több mint 5%-kal csökkentik az átviteli veszteséget a hagyományos kábelekhez képest.
3. Rugalmas és könnyen telepíthető: Alacsony hőmérsékleten is jó rugalmasságot tart fenn, ellenáll a mechanikai ütéseknek, és kényelmesebb a telepítés bonyolult helyzetekben.

4. Jól játszik mindenféle napelemekkel és inverterekkel. És folyamatosan fut, akár a sivatagban, akár a tengerparton van.

Telepítési útmutató

1. Válassza ki a megfelelő kábelt: Attól függően, hogy mekkora a napelemes rendszer és mire van szüksége, olyan kábelre van szüksége, amely elegendő áramot szállít, ellenáll az időjárásnak, ellenáll az UV-sugárzásnak stb. Ezenkívül a névleges feszültségének meg kell felelnie a rendszer üzemi feszültségigényének.

2.A napelemes PV kábelek felállításakor a vezetékeket a lehető legrövidebbre kell tartani. Ne vezesse át őket olyan helyeken, amelyek túl melegek, nedvesek vagy könnyen megsérülhetnek. A kábelek útjai nem keresztezhetik egymást, nem szorulhatnak be vagy csavarodhatnak meg. Ha hajlítania kell őket, hagyjon elegendő helyet az ívnek. Vegyük például a műanyag szigetelésű kábeleket – amikor meghajlítja őket, az ívnek legalább 10-szer akkorának kell lennie, mint a kábel külső szélessége.

3. Rögzítse a kábeleket jobbra: Használjon bilincseket vagy rögzítőket, hogy a szolárkábeleket konzolokon vagy falakon tartsa. Amikor egyenesen fel és le vezeti őket a kábeltálcákban, ügyeljen arra, hogy rögzítse a tápkábelek elejét és végét, valamint az esetleges ívek és csatlakozások mindkét oldalát.

4. Győződjön meg arról, hogy a csatlakozások szorosak: A sorkapocs mérete alapján határozza meg, mennyit kell lecsupaszítani a vezetéket. Tolja be teljesen a vezetéket a blokkba, majd szorítófogóval szorítsa szorosan – így az érintkező szilárd marad. Ha a csatlakozásnak száraznak kell maradnia, tekerje le vízálló szalaggal, vagy használjon vízálló illesztést a tömítéshez.

5. Szigetelésvizsgálatok elvégzése: A telepítés befejezése után szigetelési vizsgálatokat kell végezni a fotovoltaikus kábeleken, hogy megbizonyosodjon arról, hogy a szigetelési teljesítményük megfelel a követelményeknek.
