PV Roof Kliploks: Illessze a profilt, szerelje fel megfelelően

Honor Energia, professzionális beszállító, amelyre szakosodottPV szerelési rendszer tartozékok. A tetőkliploktól a hozzáillő sínekig az egyablakos megoldások teljes skáláját kínáljuk. Kliplokjaink szögletes, állóvarratos, trapéz alakú és a legújabb integrált kialakításúak, kompatibilisek a piacon gyakorlatilag minden főáramú profilozott acéllemezzel, nem szabványos testreszabással is. A sínoldalon nagy szilárdságú alumínium síneket és rozsdamentes acél csatlakozókat tartunk készleten különféle specifikációkkal, hogy megfeleljünk a különböző terhelési és fesztávolsági követelményeknek. Legyen szó EPC-cégről, telepítőről vagy a számlák tényleges kifizetőjéről – a Xiamen Honor Energy megbízható termékekkel és gyors, problémamentes támogatással rendelkezik.

Most a tetőkliplokról: a fő feladatuk meglehetősen egyszerű – ráharapnak az acéltető magasított gerinceire, és feltartják az egész napelemes sín- és panelrendszert. Bontsuk egy kicsit.
Először is szilárdan a helyükön tartják a paneleket. Ez az egész lényeg: gondoskodni kell arról, hogy a modulok helyben maradjanak esőben, szélben vagy bármilyen időjárásban.
Másodszor – és ez egy nagy szögletű és álló varratú tetőkhöz – ezekhez a kliplokokhoz nincs szükség egyetlen furatra sem. A lyukak hiánya azt jelenti, hogy nincs szivárgás. Sértetlenül megőrzi a tető eredeti vízszigetelését, ami pontosan az, amire szüksége van, ha gyári vagy raktári tetőkkel foglalkozik. Emiatt kiválóan alkalmasak nagy ipari vagy raktártetőkre.

A szélellenállás javítása – Egyes kliplokokat kifejezetten felemelésgátló típusnak terveztek, amely extra tartóerőt biztosít a viharban fellépő erős felhajtóerőkkel szemben.

Különböző bordaprofilok elhelyezése – a kliplokok testre szabhatók az acéllemez bordák pontos formájához és méretéhez, így biztosítva a szoros illeszkedést.
Ezeken túlmenően a kliplokot tájfunbiztos rendszerekben, hócsúszásgátlókban, sőt dekoratív alumínium panelek tetőn történő rögzítésére is használják.

A tetőkliploks főbb jellemzői

Nincs kompromisszum a vízszigetelés terén – ez a legnagyobb értékesítési pont. Mivel nem fúrnak lyukat, az eredeti vízálló membrán sértetlen marad. Különösen az állóvarratú kliplokok közvetlenül a reteszelt élekre harapnak, gyakorlatilag kiküszöbölve a szivárgás kockázatát.



Gyors telepítés – Számos alkatrész gyárilag előre összeszerelhető; a helyszínen egyszerűen rögzítse a helyükre és húzza meg a csavarokat. Ez időt és munkát takarít meg.
Könnyű és korrózióálló – A legtöbb kliplok alumíniumötvözetből (pl. 6063-T5 vagy 6005-T5) készül, eloxált felülettel. Csekély plusz terhelést adnak a tetőnek, és megfelelnek az 1000 órás vagy hosszabb sópermetezési teszteknek.



De vannak hátrányai is – Noha nem áthatolnak, a kliplokok nem tapadnak tartósan a tetőhöz. Hosszan tartó szél-, hó- vagy szeizmikus terhelés hatására fokozatosan meglazulhatnak vagy akár leválhatnak is. Ezért elengedhetetlen a rendszeres ellenőrzés.
A teherbírást előzetesen ellenőrizni kell – A profilozott acéltetők teherbírása korlátozott. A PV rendszerből származó többletsúly nem haladhatja meg az eredeti tervezett terhelést. Az iparági gyakorlat nagyjából 0,15 kN/m²-t javasol új terheléseknél; a valóságban a panelek és a rögzítési rendszer össztömege általában 20 és 35 kg/négyzetméter között mozog. Szerelés előtt mindig szerezze be az eredeti szerkezeti rajzokat és végezze el a terhelés ellenőrzését.

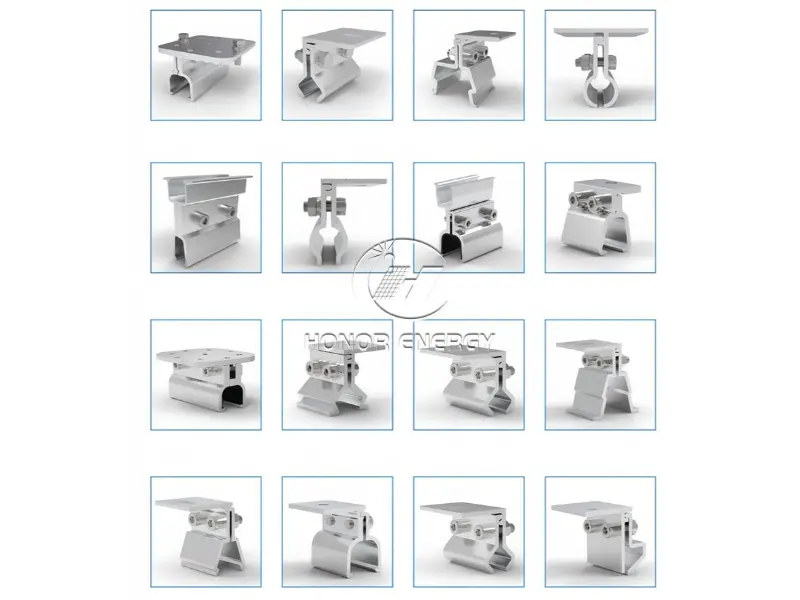

A Kliploks tető főbb típusai

A kliplok kiválasztása teljes mértékben az acéllemez profiljától függ. A különböző bordaformák eltérő kliplok kialakítást igényelnek.

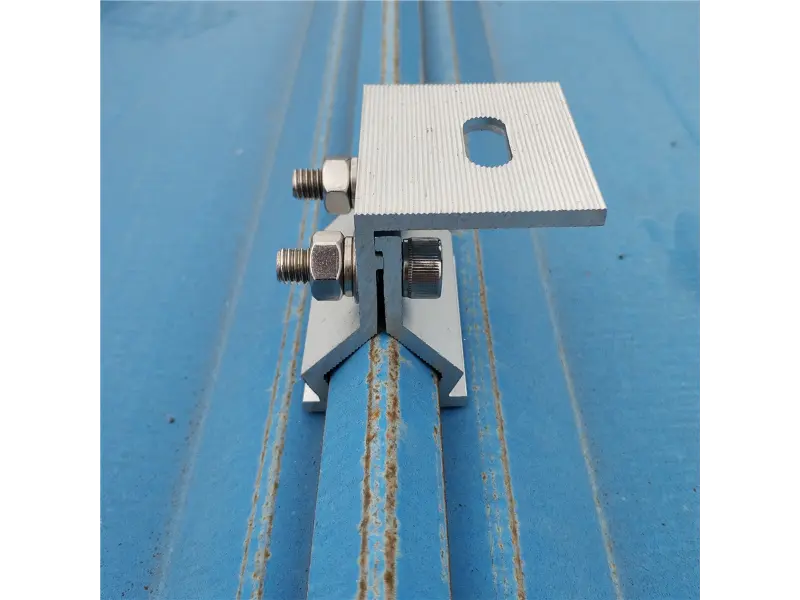

Szög típusú kliploks

Hozzáillő tetőprofil: szögletes profilozott acéllemezek (általános modellek: 470, 760, 820 stb.).
A szögletes lapokhoz ez a szögletes borda tartozik – ez tökéletes forma a kliplok megfogására. A kliplok állkapcsunk úgy van kialakítva, hogy pontosan ráharapjon arra a bordára, és ami a legjobb? Egyetlen lyukat sem ütsz át a tetőn. A beszerelés egyszerű: helyezze az alumínium kliplokot a bordára, és húzza meg a csavarokat.
Napjainkban olyan integrált sarok típusú kliplokok állnak rendelkezésre, amelyek teljesen kiküszöbölik a szerelősínek szükségességét – a modulok közvetlenül a kliplokra rögzíthetők, jelentősen csökkentve a beépítési időt.

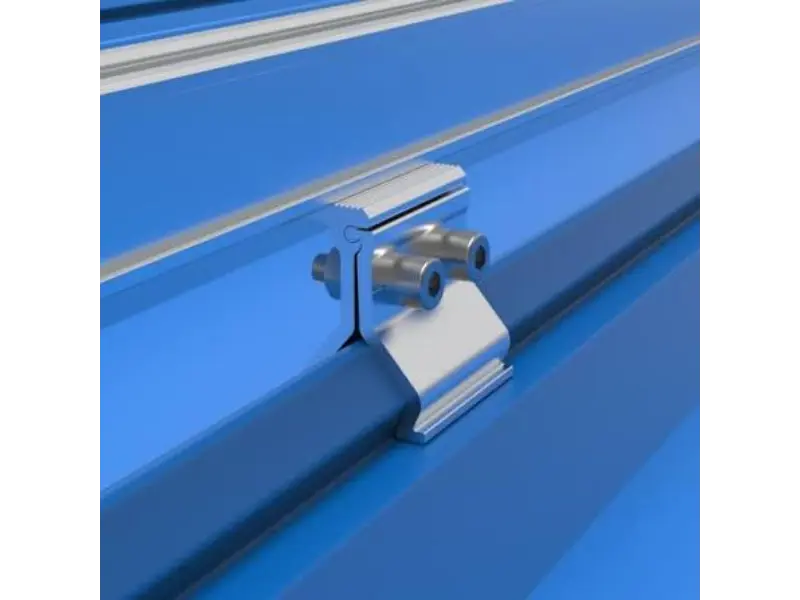

Álló-Seam kliploks

Hozzáillő tetőprofil: Állóvarratú profilozott acéllemezek (általános modellek: 400, 430 stb.).
Ezeknek a lapoknak a bordái függőlegesen fel vannak emelve és egymásba vannak zárva. A kliploks egyszerűen rögzíthető a függőleges varratra – ismét nincs szükség behatolásra. A valós projektekben, mint például a Hefei BOE félvezető tetőtéri napelemes üzemben, egyedi tervezésű, állóvarratú klipokat használtak a szerelési rendszerhez.

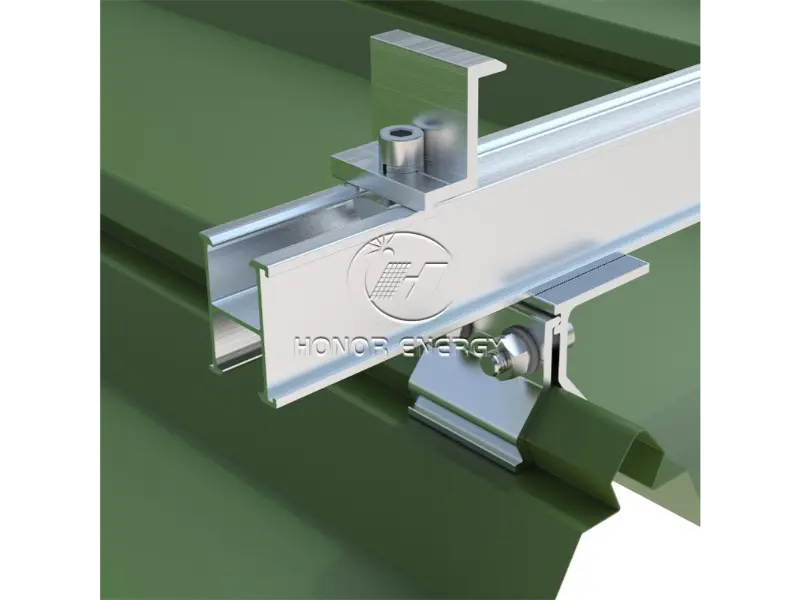

Trapéz alakú (T-típusú) kliploks

Hozzáillő tetőprofil: Trapéz profilozott acéllemezek.
A trapézlemezek egyszerű, trapéz alakú bordákkal rendelkeznek, anélkül, hogy a szög- vagy állóvarrásos típusok bonyolult reteszelő funkciói nélkülöznének. Ezek a bordák nem biztosítanak megbízható kliploking pontot; ezért a jelenlegi általános gyakorlat az, hogy önmetsző csavarokat használnak, amelyek áthatolnak az acéllemezen, és az alatta lévő szelemenbe rögzítik.
A hátránya nyilvánvaló – a fúrás átszúrja a vízálló réteget, ami szivárgási útvonalat hoz létre. A trapéztetők esetében rendkívül fontos a vízszigetelés: helyezzen EPDM gumibetéteket a kliplok és az acéllemez közé, és vigyen fel időjárásálló szerkezeti szilikon tömítőanyagot minden csavarlyuk körül (amely több mint 10 évig tarthat). 2023-ban egy tájfun Nantongban 12 fotovillamos projektet döntött meg – a meghibásodások több mint 60%-a korrózióra és törésre vezethető vissza a fúrt pontokon.



Integrált kliploks

Ez egy újabb kialakítás, amely megszünteti a rögzítősíneket. A kliplok egy darabból áll, könnyű és erős. A napelemes modulok közvetlenül a kliplokra szerelhetők, anyagköltséget takarítanak meg és javítják a teherbíró képességet.





Kiválasztási és telepítési tippek

Illessze a kliplok típusát a tetőprofilhoz – A szögletű kliplokot nem szabad trapézlemezeken használni, a T-típusú kliplokokat pedig más profilokhoz nem szabad használni. A helytelen illeszkedés meglazuláshoz és szivárgáshoz vezet.
Ne csavarja túl erősen a csavarokat – általában 20-30 N·m-re törekszünk. Ha túllép ezen, összetöri az acéllemezt, ami tönkreteszi a vízszigetelést.
És az ég szerelmére, ne hagyja ki a tömítőanyagot. Ez a kis rés a kliplok és a tető között pontosan ott van, ahol a víz bejut, ezért töltse be megfelelően.
Ezenkívül próbálja meg elkerülni a munkát esős napokon. A nedvesség megöli a tömítőanyag tapadását, és ez a későbbi szivárgás receptje.

Utolsó dolog – kövesse a rendszeres ellenőrzéseket. Hathavonta egyszer próbálja meg a csavarokat és a tömítőanyagot, és mindig tegyen még egy kört nagy vihar vagy heves havazás után.
Ne hagyja, hogy méretük tévesszen meg – a kliplok végzik a nehézemelést. Válassza ki a megfelelő típust, és telepítse jól, és olyan rendszert kap, amely gyors, szivárgásmentes és megbízható. Ha rosszul csinálja, akkor fizetnie kell érte – alacsonyabb generáció, tetőkárosodás, vagy ami még rosszabb, a panelek kilazulnak. A trükk egyszerű: illessze a kliplokot a tetőhöz, húzza meg megfelelően, és maradjon a karbantartásnál.
