Mini-Rail gyorsszerelhető napelemes rögzítőrendszer

Prémium nyersanyagszabvány a hosszú távú kültéri szolgáltatásokhoz

A Mini-Rail gyorsszerelhető napelemes rögzítőrendszer minden darabja a szállítótólXiamen Honor Energyszigorúan repülőgépipari minőségű 6005-T5 alumíniumötvözetet alkalmaz fő profilként, amely kétrétegű eloxált korróziógátló kezelést kap. Ennek az ipari szintű felületkezelésnek számos gyakorlati előnye van:

Szerkezet és anyagok

Főtest profil: 6005-T5 alumíniumötvözet, eloxált korróziógátló kezeléssel. U-alakú sínhornya tökéletesen illeszkedik az előző képen látható gyorsszerelhető bilincsekhez.

Alsó rögzítők: Rozsdamentes acél önmetsző csavarokkal és EPDM vízálló gumi tömítésekkel. A konzolok közvetlenül a színes acél cserépfelületre rögzíthetők anélkül, hogy az eredeti tető vízzáró réteget károsítanák.

Szabványos elérhető hosszúságok: 120 mm, 150 mm, stb. Egyedi méretű hosszúságok kérésre támogatottak.

Főbb tervezési előnyök

1. Könnyű szerkezet és alacsonyabb költségek

A hagyományos, 4 méter hosszú, teljes méretű alumínium vezetősínek túlzott mennyiségű alumíniumot fogyasztanak, és nehéz szállítási terheket hoznak. Mini-Rail gyorsszerelhető napelemes rögzítőrendszerünk egypontos tartószerkezetet alkalmaz. Közel 60%-kal csökkenti az alumíniumfogyasztást.

2. Ultragyors helyszíni telepítés

Egyetlen dolgozó elvégezheti a magaslati szerelési munkákat. Csak a rövid síneket kell rögzítenie önmetsző csavarokkal. A hozzáillő gyorskioldó bilincsekkel együttműködve a napelemek közvetlenül a helyükre pattinthatók a sínhoronyba, és nincs szükség előre menetes csavarpozícionálásra. Mindegyik rövid sín külön állítható a tető lejtéséhez és a szelementávolság eltéréseihez.

3. Roncsolásmentes és vízálló tetőszerelési megoldás

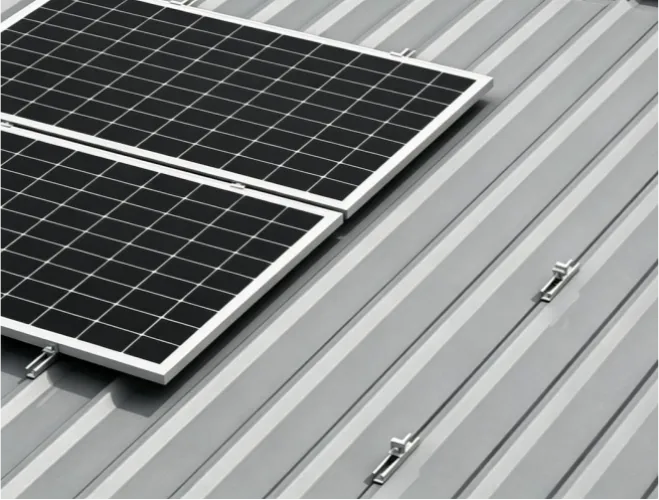

A teljes hosszúságú alsó gumitömítés minden csavarlyukat teljesen lefed, hogy megakadályozza az esővíz szivárgását a fúrt nyílásokon keresztül. Ez a mini-sínes gyorsszerelhető napelemes rögzítőrendszer többféle fémtetőhöz illeszkedik, beleértve az állóvarratos tetőket, a szögletes záródású cserepeket és a trapéz alakú színes acéllemezeket gyárépületekhez.

4. Széles körű kompatibilitás

A sínen egy szabványos 40 milliméteres nyitóhorony található. A globális piacon kapható általános napelem-középső és végbilincsekkel működik, és 30-40 mm vastagságú fotovoltaikus modulkeretekhez illeszkedik.

A Mini-Rail gyorsszerelő napelemes rögzítőrendszer telepítése

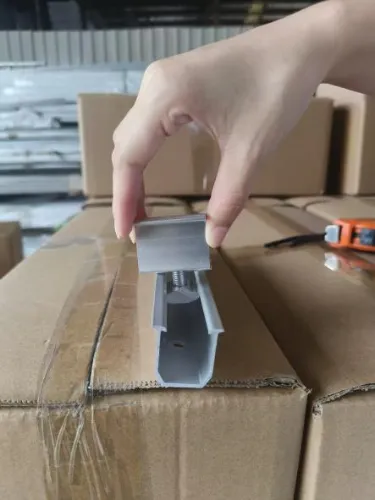

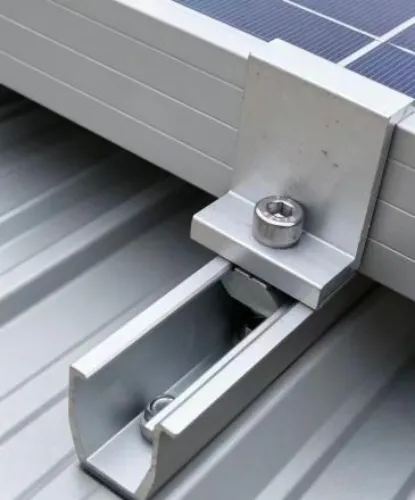

A mini U alakú rövid sín összeszerelése egyszerű. Hajtsa be az önmetsző csavarokat a tetőre a sín rögzítéséhez, majd csúsztassa be a középső vagy oldalsó bilincseket a sínbe, és rögzítse a napelemeket.

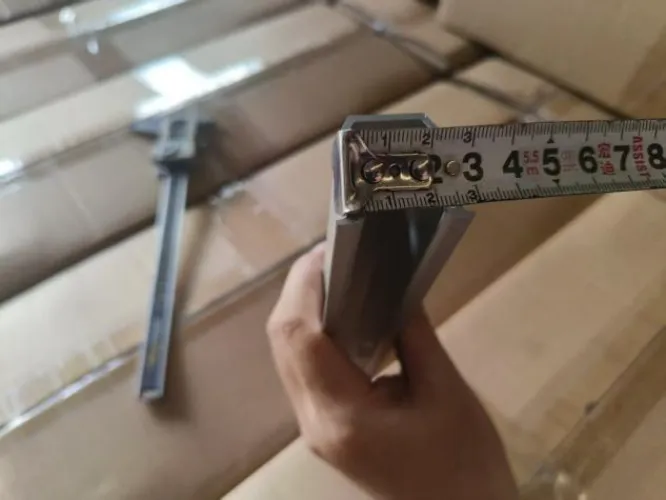

Mintavizsgálat

Kiszállítás előtt próba-összeszerelést végzünk a termékeken, és szigorúan ellenőrizzük az összes méretet.

A Xiamen Honor Energy professzionális útmutatást, pontos árajánlatokat és megbízható minőségű termékeket biztosít Önnek.
