Könnyű kezelési kézikönyv, állítható dőlésszögű szénacél földre tartó

A Xiamen Honor Energy rendszer által gyártott, könnyen kezelhető, állítható dőlésszögű szénacél földi tartó elsősorban szénacélból készül, amely eredendően kiváló szilárdságú és teherbíró képességgel rendelkezik, lehetővé téve a rászerelt berendezések stabil megtámasztását, például a napelemes modulokat az általános alkalmazási forgatókönyvekben.

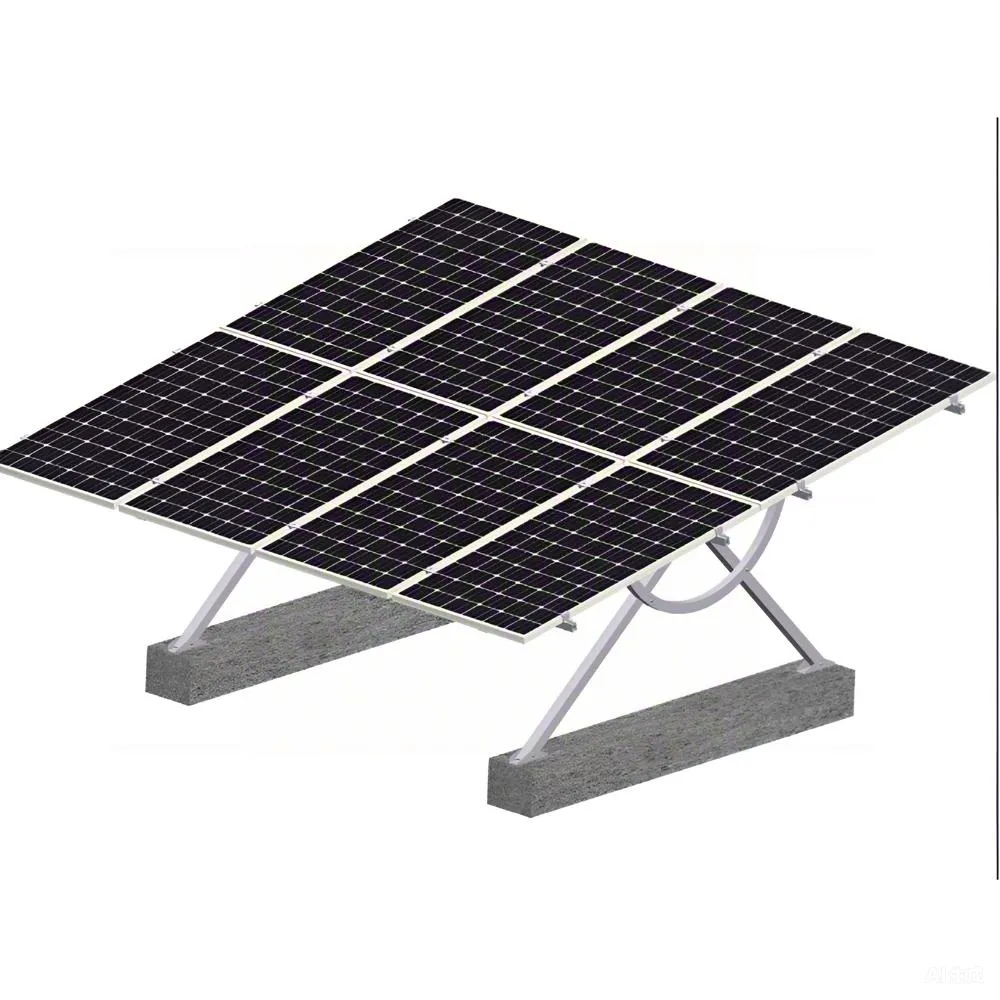

Az állítható dőlésszögű szénacél talajtámasz egy elsősorban szénacélból készült talajtartó szerkezet, amelynek fő jellemzője a beépítési szög rugalmas beállításának lehetősége.

Specifikáció

Megfelelő alkalmazási környezetek

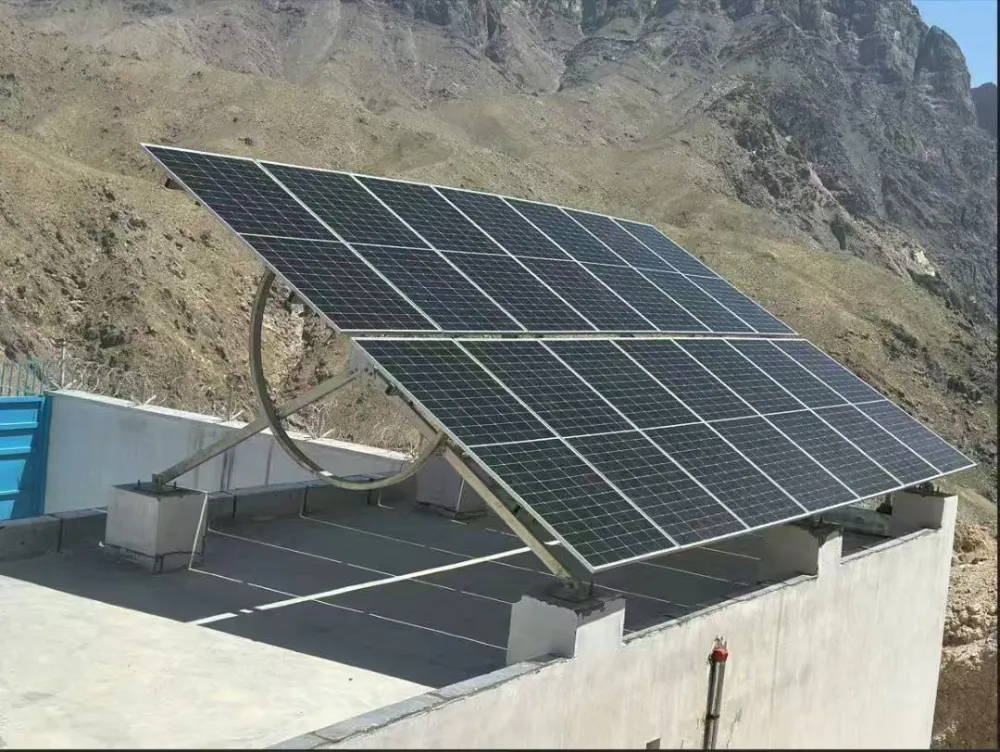

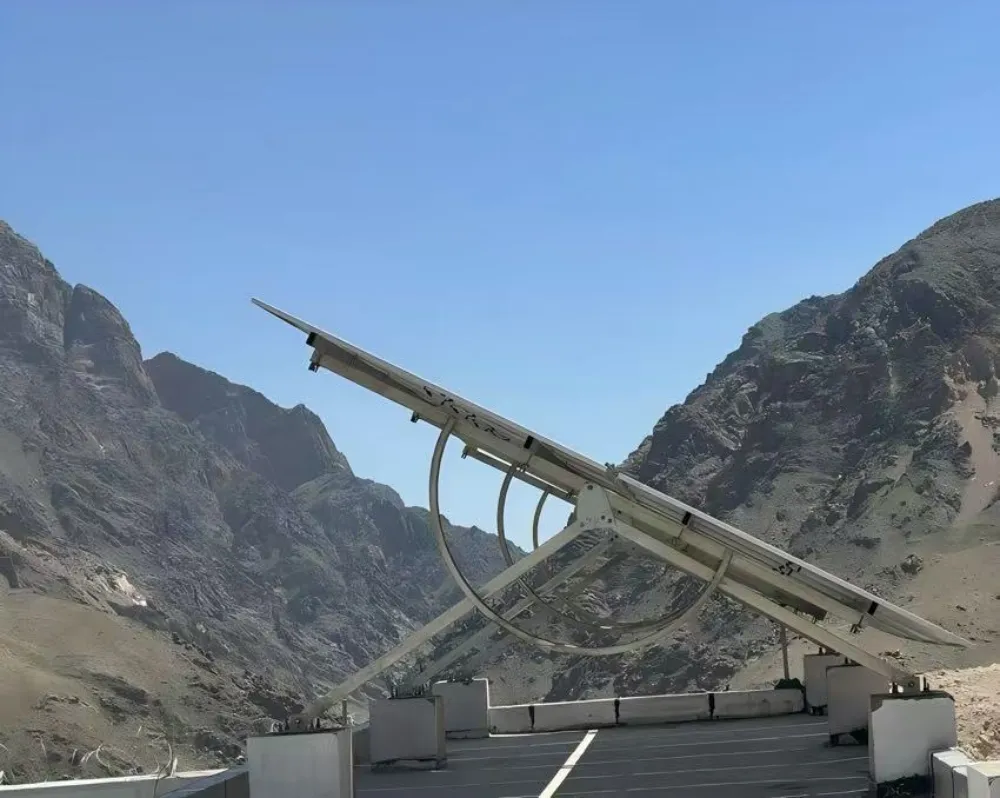

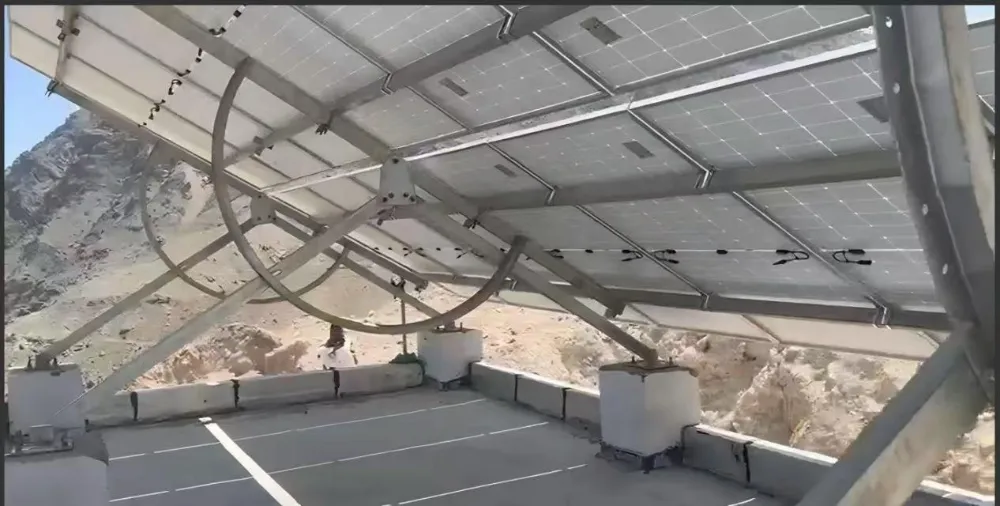

1. Beton lapostetők kereskedelmi és ipari épületekhez

A tetőn történő fúrás és a vízálló réteg károsodása nem megengedett; kémiai horgonyok nem fogadhatók el. A rendszer beton ellensúlyokra támaszkodik a tehertartáshoz, és a modul dőlésszöge a helyszínen manuálisan állítható ív alakú bilincsekkel.

2. Helyszíni döntési finomhangolás szükséges a helyi szélességnek megfelelően

A szögben állítható szénacél földelt tartók manuálisan többször is beállíthatók a helyszínen.

A csavarok később meglazíthatók a dőlésszög visszaállításához a jobb energiatermelés érdekében.

Ideális kereskedelmi, ipari és elosztott PV projektekhez.

Nem alkalmas GW-méretű közüzemi szintű földi erőművekhez, a nagy kézi beállítási munkaterhelés miatt.

3. Olyan helyek, ahol a meglévő szerkezetek nem sérülhetnek

Tetők vagy burkolt talaj, ahol a tulajdonos megtiltja az olyan fúrást, amely károsítaná a vízálló rétegeket vagy a járdát.

Az előny

Az állítható szögben állítható szénacél köszörült tartó szöge a fény beszűrődésének megfelelően módosítható. Cink réteggel ellátott szénacél, így jól tart, nem rozsdásodik, és kiválóan működik a szabadban. Ráadásul a beállítás egyszerű – időt és munkát takarít meg.

A telephely méretének, a napelemek mennyiségének és az ügyfelek által biztosított helyi éghajlati viszonyoknak megfelelően testreszabott, állítható dőlésszögű támaszokat tudunk tervezni, és elemezzük a napenergia-hasznosítás hatékonyságát az ügyfelek számára.

Kialakításunk figyelembe veszi a kézi beállításhoz szükséges erőt is, így a felhasználók könnyedén, külön erőfeszítés nélkül állíthatják be a dőlést.

A telepítés

1. Először jelölje meg, hol kell a zárójeleknek elhelyezkednie, hogy kitalálja a pontos helyüket.

2. Rögzítse le az alapot, tágulási csavarokkal rögzítse a talajhoz.

3. Helyezze össze a fő tartót – kösse össze a függőleges rudakat és a keresztmerevítőket.

4. Csavarja rá a szögbeállítót, és állítsa a kívánt dőlésszögbe. 5. Csavarja le az összes darabot nagyon szorosan, és győződjön meg arról, hogy semmi sem ingadozik.

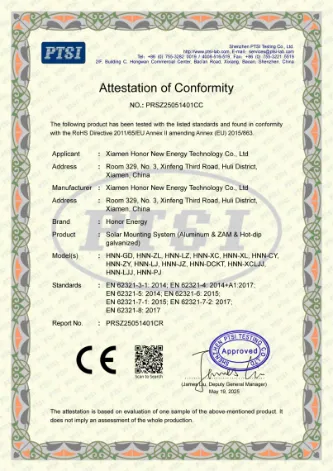

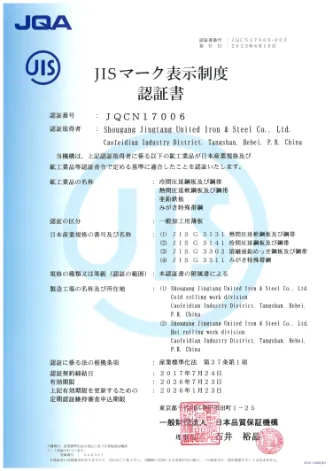

A tanúsítás

TUV, CE és JIS tanúsítvánnyal rendelkezünk. A teljes folyamatminőség-ellenőrzés a nyersanyagtól a késztermékig terjed. Műszaki és értékesítési csapatunk egyablakos támogatást nyújt globális PV-ügyfeleinek.

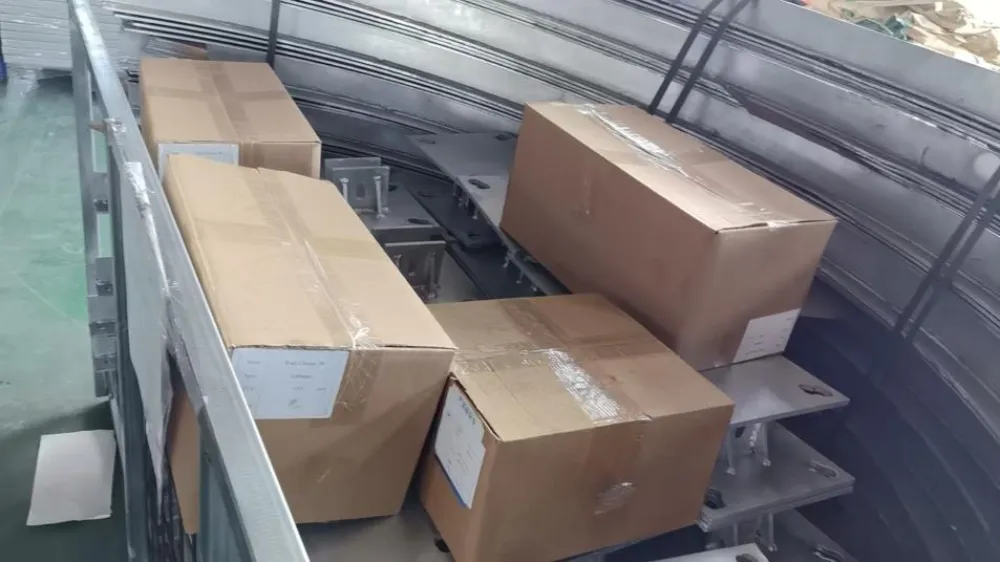

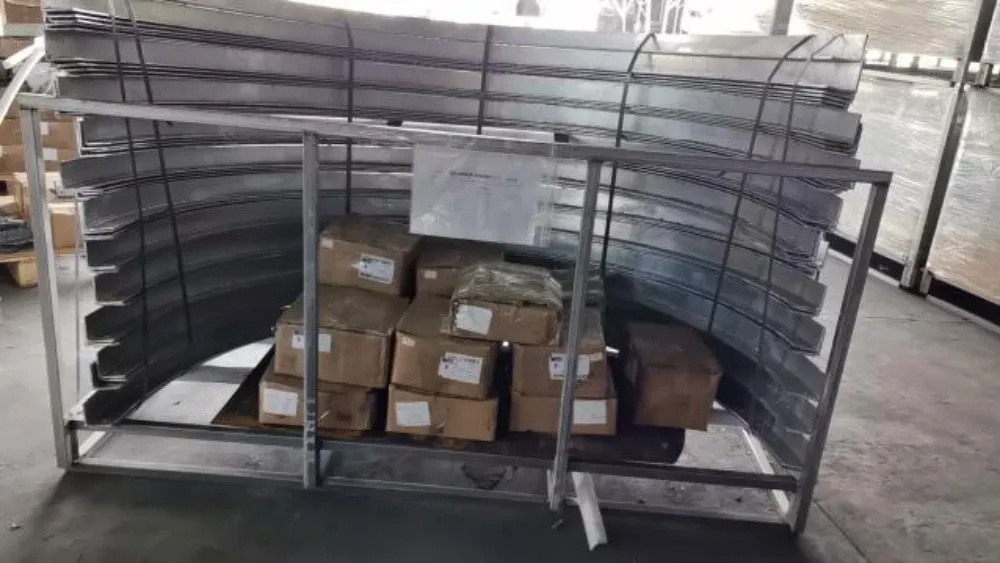

A csomagolás

Minden termékünket acél vagy fa raklapokkal szállítjuk, amelyek megvédik a rögzítőszerkezeteket a deformációtól a könnyű szállítás érdekében. A kis alkatrészeket kartondobozokba csomagolják.

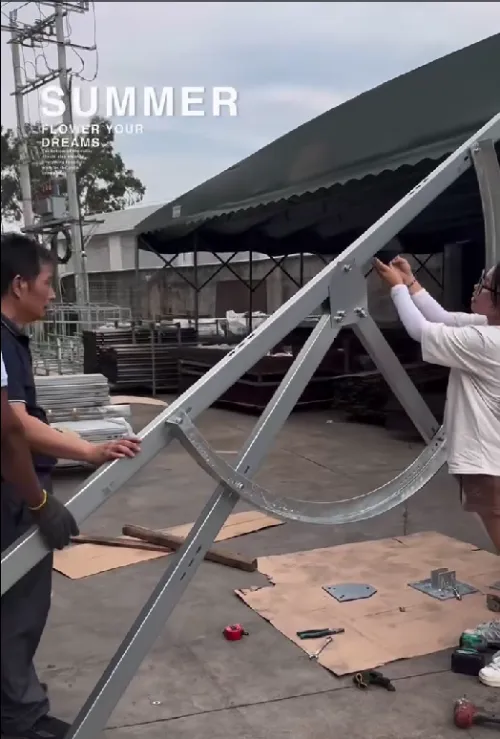

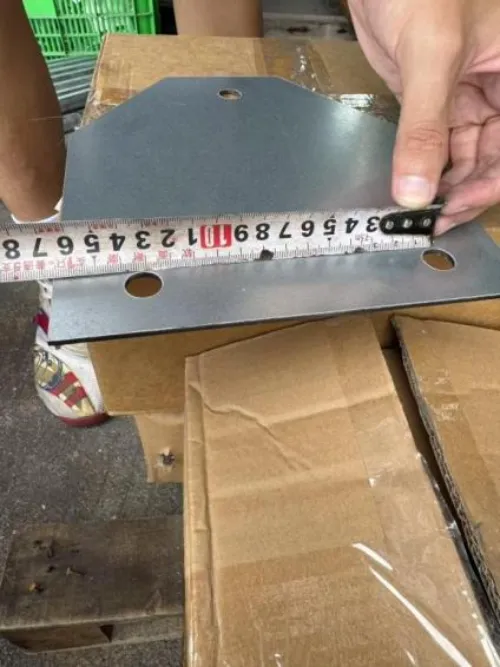

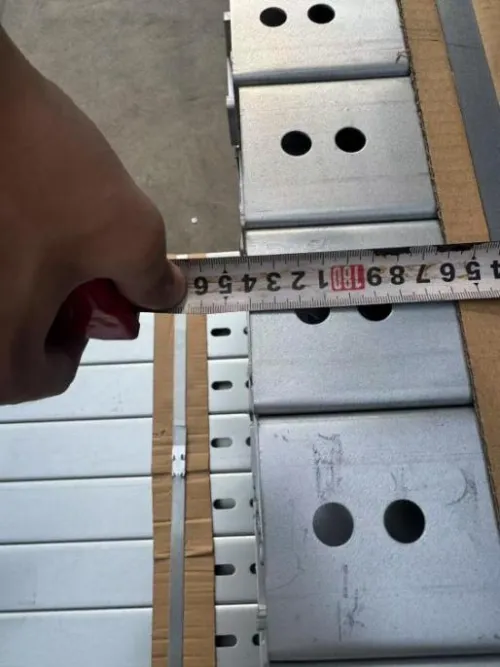

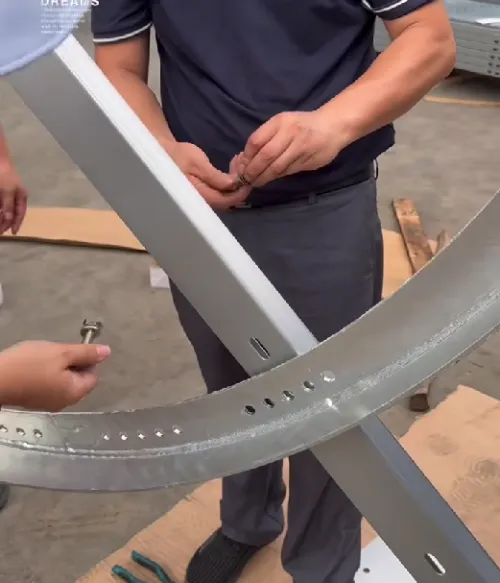

A gyári előszerelés és ellenőrzés

A szállítás előtt minden termék összeszerelés előtti ellenőrzésen esik át. Ellenőrizzük a kulcsfontosságú adatokat, beleértve a szöget, a méretet és a vastagságot, hogy garantáljuk, hogy a szállított tételek megfelelnek az ügyfelek elvárásainak.

GYIK

K: Milyen dőlésszögbe állítható ez a konzol?

V: A standard állítható dőlésszög 10°-35°. Egyedi maximális szög 40°-ig elérhető a projekt szélessége alapján. A szög manuálisan rögzíthető a félköríves hornyolt lyukon keresztül. A szögbeállítás után húzza meg a csavarokat; nincs szükség extra tartozékokra.

K: Előtéttel ellátott vagy áttöréses rögzítés?

V: Ez egy ballasztos rögzítőrendszer, amelyet alsó beton ellensúlyokkal rögzítenek. Nincs szükség tetőfúrásra, és a tető vízzáró rétege sem sérül. A fúrt telepítési megoldás választható nagy szélterhelésű projektekhez.

K: Mekkora a szél- és hóterhelési kapacitás?

A: Szabványos tervezési szélterhelés: 60 m/s; hóterhelés: 1,6 kN/m².

K: Felszerelhető lapostetőkre és talajra is?

V: Elsősorban beton lapostetőkre tervezték. Edzett sík talajon is használható. Közvetlen telepítés puha talajra nem ajánlott; földi projektekhez beton alapozás szükséges.

K: Alkalmas part menti sós ködterületekre?

V: A szabványos alumínium profilok ellenállnak a normál nedvességnek. Az élettartam meghosszabbítása érdekében teljes SS304 csavarkészlet ajánlott a partvonaltól 5 km-en belüli területeken.

K: Mennyire nehéz a telepítés? Milyen eszközökre van szükség?

V: Moduláris előre összeszerelt kialakítás. Csak alapvető kéziszerszámokra van szükség, például villáskulcsokra és dugókulcsokra. A részletes beépítési rajzokat mellékeljük. Nincs szükség speciális nagy teherbírású felszerelésre.

K: Beállítható a dőlésszög a telepítés után?

V: Igen. Lazítsa meg az ívpánt rögzítőcsavarjait, állítsa vissza a kívánt szöget, majd húzza meg újra az összes csavart.

K: Mi a jótállási időszak?

 V: 12 év garancia az alumínium szerkezeti alkatrészekre. Meghosszabbított garanciális lehetőségek alkuképesek.

K: Mi a gyártási idő?

V: Általában 7:15 munkanappal a letét beérkezése után, a teljes rendelési mennyiségtől függően.
