Balkon szerelés

A Xiamen Honor Energy napelemes szerelési rendszereket és alkatrészeket gyárt különböző fotovoltaikus telepítési környezetekhez, ISO 9001 által támogatott minőségirányítással, valamint a vonatkozó termék- és piaci megfelelőségi követelményekkel.

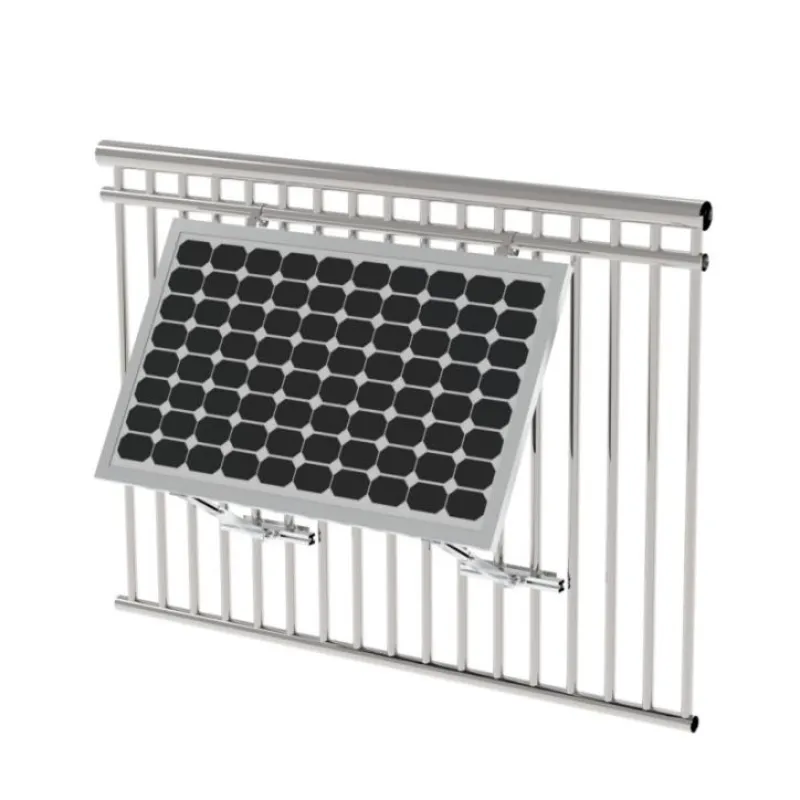

A Balcony Mounting PV-berendezésekhez készült, ahol a hagyományos tetőre szerelhető szerkezet nem praktikus. Befogós konfigurációja a napelem tartószerkezetét egy kompatibilis erkélykorláthoz köti, így nincs szükség a korlátba való fúrásra a telepítés során.

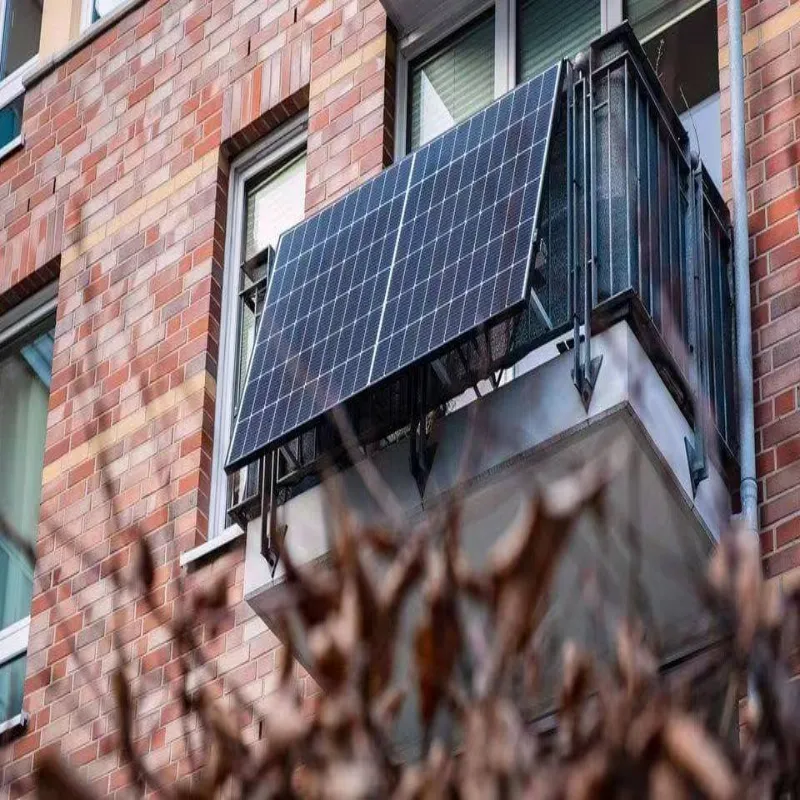

Ez a konfiguráció különösen alkalmas erkélyes és teraszos beépítésekhez, ahol korlátozott a rendelkezésre álló szerelési hely, vagy nem kívánatos az állandó fúrás. A beépítési alkalmasságot a korlát szerkezete, a PV modul specifikációi, a helyszíni feltételek és a vonatkozó helyi követelmények alapján kell megerősíteni.

Jellemzők

Szorítós beszerelés

A szerelőszerkezet közvetlenül a kompatibilis erkélykorlátokhoz rögzíthető, anélkül, hogy a korlátba kellene fúrni. Ez csökkenti a szerelés során szükséges szerkezeti átalakítási munkákat, és olyan erkélyek felszerelési lehetőséget biztosít, ahol a hagyományos tetőrögzítés nem elérhető vagy nem megfelelő.

A rendszert 52 mm-es korlát átmérőig tervezték, az aktuális korlátprofiltól és szerelési konfigurációtól függően.

Állítható dőlésszög

A rögzítési rendszer 15° és 30° között állítható dőlésszöget biztosít. A szög az erkély tájolása, a modulok elrendezése, a rendelkezésre álló hely és a beépítési feltételek szerint választható meg.

Az állítható szerkezet lehetővé teszi a panel helyzetének módosítását is, ha a telepítési követelmények megváltoznak.

AL6005-T5 alumínium és SUS304 rozsdamentes acél

A fő rögzítőszerkezet AL6005-T5 alumíniumot használ, míg a meghatározott alkatrészekhez és rögzítőkhöz SUS304 rozsdamentes acélt használnak.

A kombináció könnyű alumínium szerelőszerkezetet biztosít rozsdamentes acél alkatrészekkel, amelyeket kültéri PV-szerelési alkalmazásokhoz választottak. Az anyagok alkalmasak a normál kültéri körülményeknek való hosszú távú expozícióra, a telepítés helyének környezeti feltételeitől függően.

Kompatibilis a 30-35 mm-es keretes napelemekkel

A Balcony Solar Mount 30-35 mm-es keretvastagságú, keretes napelemekhez készült.

A panelkeret vastagsága fontos kompatibilitási paraméter, de a végső kompatibilitásnál figyelembe kell venni a modul méreteit, a keretprofilt, a súlyt és a szerelési konfigurációt is. Projektalkalmazások esetén a Xiamen Honor Energy a gyártás előtt felülvizsgálhatja a megfelelő panel- és korlátméreteket.

Az erkélyterület kompakt kihasználása

A tartószerkezet a meglévő erkélykorlát köré van kialakítva, lehetővé téve a PV modulok beépítését hagyományos tetőtéri szerelőszerkezet használata nélkül.

Ez alkalmassá teszi erkélyekre, teraszokra, teraszokra és egyéb, korlátozott méretű fotovoltaikus alkalmazásokhoz. A végső modulelrendezés a rendelkezésre álló korláthossztól, az erkély elrendezésétől, a modul méreteitől és a vonatkozó szerkezeti követelményektől függ.

20+ év tervezett élettartam

A Balcony Solar Mount tervezett élettartama több mint 20 év.

A termék az AL6005-T5 alumíniumot és a SUS304 rozsdamentes acélt ötvözi a hosszú távú kültéri fotovoltaikus alkalmazásokhoz tervezett rögzítő szerkezettel. A Xiamen Honor Energy 10 év garanciát vállal a vonatkozó jótállási feltételeknek megfelelően.

Műszaki előírások

GYIK:

1. kérdés: Szükséges ehhez a rögzítéshez az erkély korlátjába fúrni?

Nem. A Xiamen Honor Energy Balcony Solar Mount olyan szorító konfigurációt használ, amely a korlátba való fúrás nélkül rögzíthető a kompatibilis erkélykorlátokhoz. Felszerelés előtt ellenőrizni kell a korlát szerkezetét és a helyi szerelési követelményeket.

2. kérdés: Milyen napelemek kompatibilisek ezzel az erkélytartóval?

A tartó 30-35 mm keretvastagságú, keretes napelemekhez készült. A végső kompatibilitást a panel méretei, keretprofilja, súlya és szerelési konfigurációja alapján is meg kell erősíteni.

3. kérdés: Milyen korlátméretek kompatibilisek a rögzítési rendszerrel?

A megadott korlát kompatibilitás 52 mm átmérőig. A tényleges kompatibilitás a korlátprofiltól, a geometriától, a rendelkezésre álló szerelési helytől és a bilincs konfigurációjától függ.

Q4: Milyen dőlésszög állítható be?

A rögzítési rendszer 15° és 30° között állítható dőlésszöget biztosít. A megfelelő szög függ az erkély tájolásától, a panelek elrendezésétől, az árnyékolási feltételektől és a helyszíni követelményektől.

5. kérdés: Milyen anyagokat használnak a napkollektorhoz?

A fő rögzítőszerkezet AL6005-T5 alumíniumot és SUS304 rozsdamentes acélt használ. Ezeket az anyagokat a szerelési rendszer szerkezeti és kültéri követelményeinek megfelelően választják ki.

6. kérdés: Ellenőrizheti a kompatibilitást a gyártás előtt?

Igen. A Xiamen Honor Energy áttekintheti a vonatkozó PV-modul specifikációit, a modulkeret méreteit, a korlátméreteket és a projektrajzokat, hogy megállapítsa, megfelelő-e a szabványos szerelési konfiguráció.

Gyári és minőségellenőrzés

A Xiamen Honor Energy ellenőrzött gyártási és ellenőrzési folyamatokon keresztül gyárt napelemes szerelvényelemeket, beleértve az anyagvizsgálatot, az alakítást vagy a megmunkálást, a felületkezelést, az összeszerelést és a végső ellenőrzést.

A minőségellenőrzés a következőkre összpontosít:

Az anyag- és méretszabályozás segít megőrizni a konzisztenciát a rögzítőelemek és a tervezett PV telepítési konfiguráció között.

Projektmegrendeléseknél a termékspecifikációk és a szerelési követelmények áttekinthetők a vonatkozó modul, korlát és beépítési feltételek szerint.

A csomagolási lehetőségek között szerepel a fa és acél raklapok exportálása, a csomagolási módot az alkatrészméretek, mennyiségek és szállítási követelmények alapján választják ki.

Tanúsítványok

A Xiamen Honor Energy gyártási tevékenysége során ISO 9001 minőségirányítási rendszer szerint működik.

A vonatkozó termék- és piaci követelmények a következők:

· ISO 9001 minőségirányítási rendszer

· CE-vel kapcsolatos megfelelési követelmények

· A JIS-hez kapcsolódó követelmények, adott esetben

Az alkalmazandó megfelelőségi dokumentáció a termék konfigurációjától, a telepítési alkalmazástól és a célpiactól függ.
